3D ausrichten 3 Punkte

Werkzeugkasten SYSCAD-3D-Funktionen ->

Multifunktionsleiste: Programme  -> Gruppe 3D ->

Der Befehl 3D ausrichten 3 Punkte richtet die Profile an einer durch 3 Punkte zu definierenden Ebene aus, dazu braucht das BKS nicht verändert werden. Der Z-Vektor des Profils wird mit dem Z-Vektor der gewählten Ebene ausgerichtet.

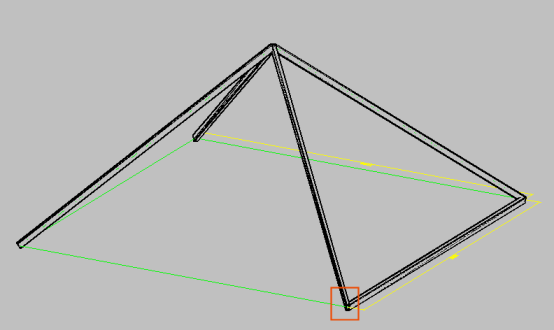

Beispiel: Das rechte untere Profil wird als 3D-Sprosse eingezeichnet. Die Lage soll der schrägen Ebene angeglichen werden.

Wählen Sie den Befehl 3D ausrichten 3 Punkte :

Befehl:

Ebene durch 3 Punkte bestimmen:

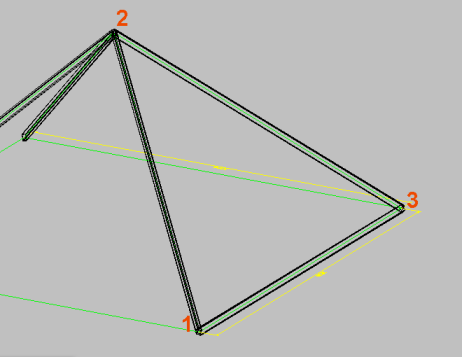

Erster Punkt  Punkt 1 in der grünen Hilfslinienebene anklicken

Nächster Punkt Punkt 2 in der grünen Hilfslinienebene anklicken

Nächster Punkt Punkt 3 in der grünen Hilfslinienebene anklicken

3D Profile wählen das Profil unten rechts wählen

Objekte wählen: 1 gefunden

Objekte wählen:

Das Ergebnis wird im rechten Bild gezeigt. Die untere Sprosse ist zur schrägen Ebene ausgerichtet.
