SYSCAD-Objekte werden verworfen

Wenn in ihrer Zeichnung Objekte, die Sie korrekt Zeichnen, verworfen bzw. falsch dargestellt werden ist eine häufige Ursache die Lage im Koordinatensystem.

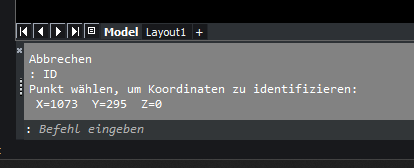

Hierfür könen Sie den Befehl "ID" in die Kommandozeile eingeben. Anschließend klicken Sie mit der linken Maustaste jeweils auf die Definitionspunkte ihrer SYSCAD-Objekte .

Ihnen wird jetzt die Lage im Koordinatensystem angezeigt.

Erklärung der Achsen:

X = Die Entfernung vom 0-Punkt nach Rechts

Y = Die Entfernung von 0-Punkt nach Oben

Z = Findet nur im 3D Bereich sinnvolle Anwendung. Sie ist die längs zur Blickrichtung gelegene, waagerecht Achse.

Liegen ihre Objekte in Bezug auf X- bzw. Y-Achse zu weit (>100000?) von 0-Punkt entfernt kann es in allen gängigen CAD-Programmen zu Fehlern kommen.

Wenn Sie nur im 2D zeichnen MUSS die Z-Achse = 0 sein ansonsten kann es aufgrund dessen zu Problemen führen.

Lösungen:

für große Entfernung X- bzw. Y-Achse

Zeichnen Sie eine Linie zum 0-Punkt. Geben Sie in der Kommandozeile "L" für den Befehl Linie ein. Tippen Sie als Startpunkt 0, 0, 0 ein und führen Sie diese Linie zu ihren gezeichnetetn Objekten.

Anschließend wählen Sie den Befehl "Schieben" und bewegen alles gezeichnete sinnvoll in die Nähe des 0-Punktes.

für Z ≠ 0

Geben Sie in der Kommandozeile den Befehl "ZNULL" ein. Hier können Sie entweder einzelne Objekte wählen oder die gesamte Zeichnung.
