Abdeckkontur in Ansicht

Werkzeugkasten SYSCAD-Schnittgenerierung / Flyout Ansicht ->

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Zuschnittsliste ->

Diese Befehle erzeugen eine Abdeckkontur aus den zusätzlichen sichtbaren Profilkanten an SYSCAD-Profilen.

•"Abdeckkontur in Ansicht (senkrecht durchlaufend)"

•"Abdeckkontur in Ansicht (waagrecht durchlaufend)"

Der Befehl funktioniert jeweils für einen geschlossenen Profilrahmen.

Beispiel im Holz-Alu-System von Gutmann (Mira Contour TWT):

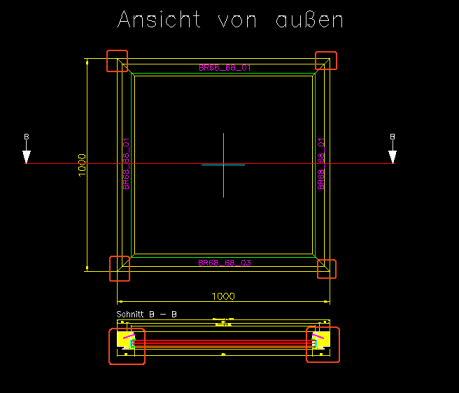

Rahmen klassisch mit der Turbo-Ansicht von SYSCAD gezeichnet.

Rahmen: (links,rechts,oben)

Rahmen: (unten)

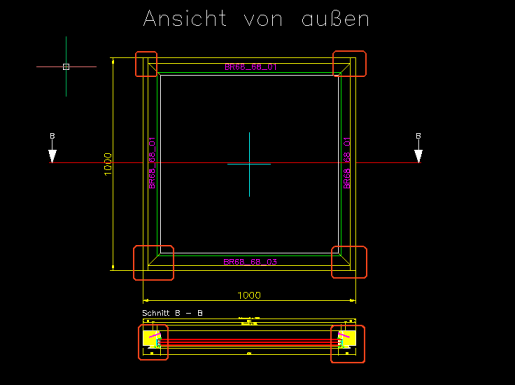

Ergebnis nach ausführen des Befehls: "Abdeckkontur in Ansicht (senkrecht durchlaufend)"
