Ansichtsvermaßung

Werkzeugkasten SYSCAD-Schnittgenerierung oder Flyout SYSFLY-Ansichtsbemaßung

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Optionen ->

Das Programm ermittelt horizontal oder vertikal die jeweiligen Maße der der Ansicht. Die äußeren Schnittpunkte der Strecke "Vermaßung von Punkt:" "nach Punkt" bestimmen das Außenmaß, die Mitte der dazwischen liegenden Rahmen- oder Sprossenprofile das Achsmaß.

Füllungslichte vermaßen

Achsbemaßung Fassade

Achsbemaßung Fenster

Ansichtsbreite bemaßen

Ansichtsbreiten innen bemaßen

Komplett bemaßen

Flügel bemaßen

Glas bemaßen

Innenkammer der Profile vermaßen

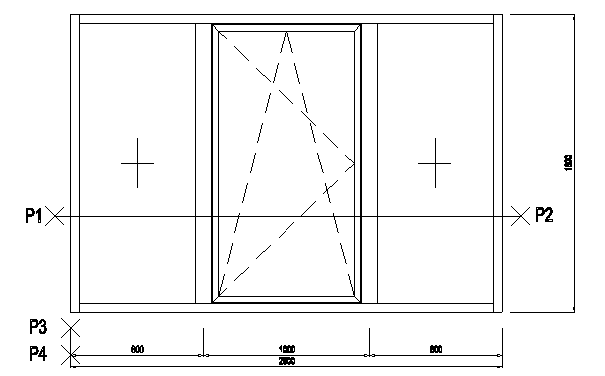

Beispiel: Befehl Achsvermaßung:

Achsvermaßung von Punkt:(P1)

nach Punkt: (P2)

Anfangspunkt der Hilfslinie :(P3)

Standort der Maßlinie :(P4)

Den Bemaßungsstil für die Ansicht können Sie in der SYSCAD-Variable unter Beschriftung einstellen:

Wenn Sie generell Ihre Ansichten 1:1 zeichnen und im Layoutbereich 1:10 darstellen, weisen Sie doch der Variable BEMAßUNGSTIL ANSICHT den in der Vorlagenzeichnung SYSCAD.DWT definierten Stil ANSICHT1_10 zu. Alle Ansichtsvermaßungen werden dann auf dem voreingestellten Layer und in dem Stil ANSICHT1_10 gezeichnet.
