Fenster 2-flügelig

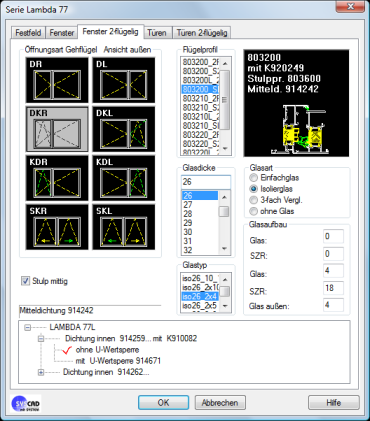

Wählen Sie die gewünschte Öffnungsart, das Flügelprofil und die Glasdicke.

Der Flügelrahmen mit Öffnungssymbol und Glaskontur wird in der Ansicht dargestellt.

Haben Sie das Kontrollkästchen "Stulp mittig" deaktiviert, werden Sie nach dem Verlassen der Dialogbox aufgefordert, mit "Referenzpunkt <SCHN>" einen Bezugspunkt für die Eingabe des "Relativen X-Wertes" zu bestimmen. Der Wert ist ohne @ und < Winkel, nur positiv oder negativ einzugeben.

Anschließend erscheint am Bildschirm die Meldung:

RETURN für Ende Füllung

1. Eckpunkt definieren (links unten)

oder Punkt in der geschl. Kontur zeigen.

Flügelsprossen erstellen Sie anschließend mit der Funktion Flügelsprosse.
