Ansicht aus Hilfsraster

Werkzeugkasten SYSCAD-Schnittgenerierung - > SYSFLY-Hilfsraster

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Hilfsraster ->

Mit der Funktion "Ansicht aus Hilfsraster" erzeugen Sie komplette Ansichten aus einem Hilfsraster oder beliebigen Hilfslinien.

Die Hilfslinienkontur muss geschlossen sein und kann aus geraden Linien oder Polylinien auf beliebigen Layern bestehen. Lediglich die Innenkontur muss waagrecht oder senkrecht verlaufen.

Beispiel: Sie zeichnen folgendes Hilfsraster.

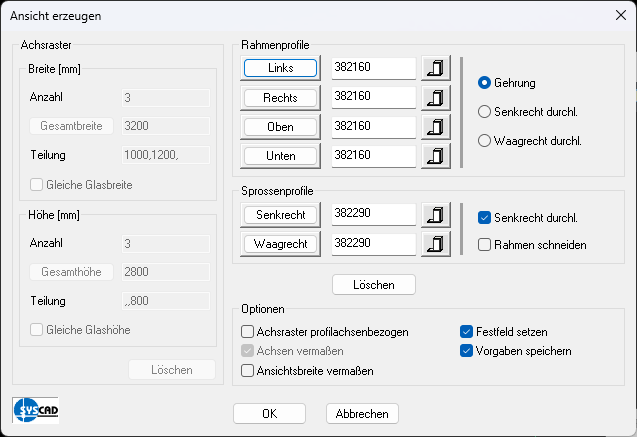

und rufen anschließend den Befehl "Ansicht aus Hilfsraster" auf. In der erscheinenden Dialogbox geben Sie die gewünschten Profilnummern ein oder klicken zur graphischen Auswahl auf die entsprechenden Schaltflächen.

Das Ergebnis wird wie folgt aussehen:

Ab der Version 2000.11 können Sie die äusseren Profile auch auf Achse legen lassen. Aktivieren Sie dazu den Schalter "Achsraster profilachsenbezogen".

Achtung: Bei der Ermittlung der Hilfslinien im Auswahlfenster wird ein virtuelles Auswahlrechteck innerhalb Ihres gewählten Fensters verwendet. Ihr Auswahlfenster muss deshalb um einen bestimmten Wert größer als das Hilfslinienraster sein (Abstand = 1/40 der längsten Hilfslinie). Bitte achten Sie auf evtl. Objektfänge.
