Teilen und Einfügen mit Randabstand / mit Rest als Randabstand

Werkzeugkasten SYSCAD-Zeichnen / SYSFLY Teilen ->

Multifunktionsleiste SYSCAD-Tools -> Diverse ->

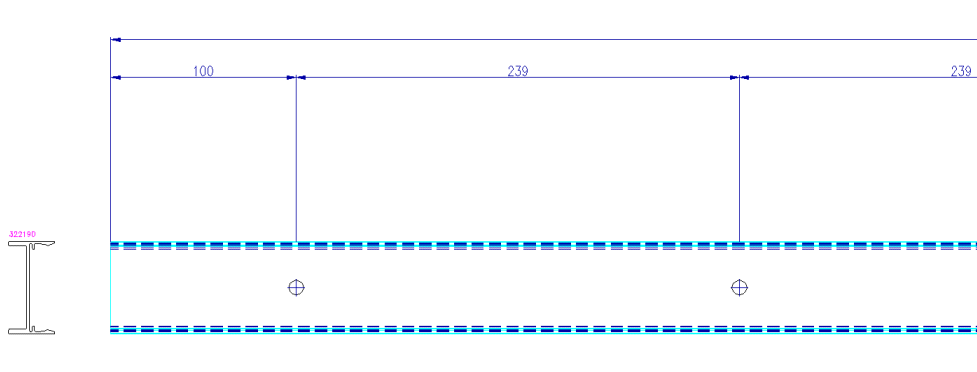

Befehl: "Teilen und Einfügen mit Randabstand" Zum Aufteilen von Blöcken entlang einer Linie mit der Eingabe der Randabstände. Die Elemente werden nach der Eingabe eines Mindest-Abstandes in ganzahligen Teilungen eingefügt. Die letzte Teilung wird je nach Restwert ermittelt. Alternativ kann mit dem Kontrollkästchen "Gleichmässig aufteilen" auch mit gleichen Teilungen mit Nachkommastellen eingefügt werden. Im Feld "Versatz" kann ein Wert für die Verschiebung des Blockes zur Definitionslinie angegeben werden. Ein positiver Wert für den Versatz verschiebt in diesem Beispiel die Blöcke nach oben. Ein negativer Wert für den Versatz nach unten.

Befehl:

Objekte wählen oder Return für Punkteingabe:  Hier wählen Sie eine Linie (keine Polylinie) oder betätigen die Return-Taste um zwei Punkte auszuwählen.

Sie können auch Kantenpunkte verwenden. Der Versatz kann in der Dialogbox angegeben werden.

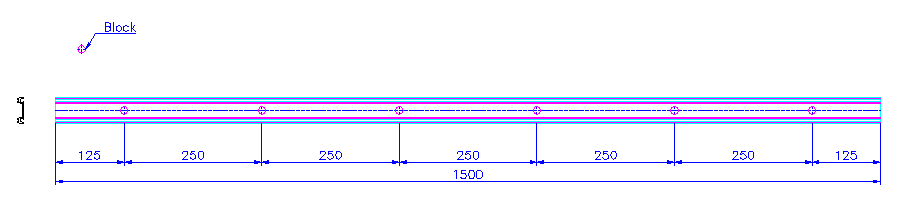

Mit der Option Rest als Randabstand erhalten Sie dieses Ergebnis:

Block wählen oder Return für Blockname: Klicken Sie auf den gewünschten Block
