Geländer

Top  Previous  Next

Werkzeugkasten: SYSCAD-Geländer ->



Befehle zum Zeichnen von Geländern vorzugsweise mit dem SYSCAD-System STAHL/ALU/HOLZ.

Rahmen: Rahmen/Pfosten

Analog zum Befehl RAHMEN aus der Schnittgenerierung erzeugen Sie Geländerpfosten, Trägerprofile etc. in einem Linienzug oder offen.

Geländersprossen: Geländersprossen

Erzeugen Sie Geländersprossen durch die Angabe der Parameter in der folgenden Dialogbox:

Geländersprossen

Sprosse: Sprosse/Riegel

Analog zum Befehl SPROSSE aus der Schnittgenerierung erzeugen Sie Geländerpfosten, Trägerprofile etc. als zwischengeschnittene Profile oder offen.



Hilfssprosse: Hilfssprosse

Analog zum Befehl HILFSSPROSSE aus der Schnittgenerierung erzeugen Sie Hilfsprofile für das Kappen oder Füllen von Profilkonturen.



Geländerfüllung: Geländerfüllung

Die Anfrage lautet:

1. Eckpunkt definieren (links unten)

oder Punkt in der geschl. Kontur zeigen

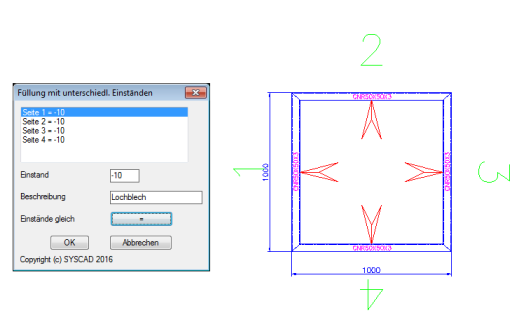

Nach der Angabe der Grenzkontur erzeugen Sie Geländerfüllungen durch die Angabe der Parameter in der folgenden Dialogbox. Die Füllungen erscheinen in der Stückliste und Glasliste.

Aktivieren Sie die gewünschten Seiten und geben den jeweiligen Einstand ein. Mit der Schaltfläche = haben alle Einstände den gleichen Wert.

Die Geländerfüllung funktioniert jetzt auch, wenn die gefundene Kontur  Bögen enthält



Endstücke: Geländerendstücke

Definieren Sie Endstücke (Kugeln etc.) an die gewählten Profile.

Treppen: Treppen

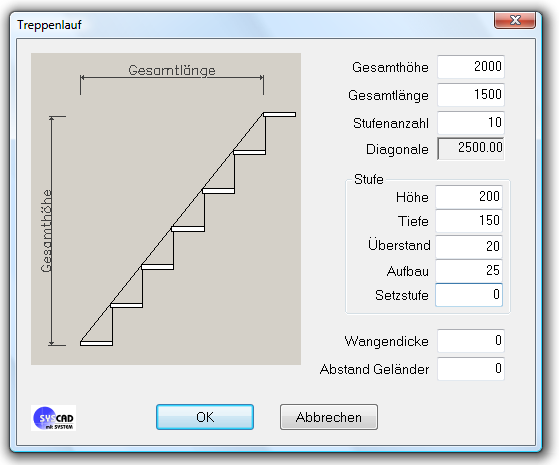

Zeichnen Sie Treppenläufe mit der Angabe in folgender Dialogbox.
