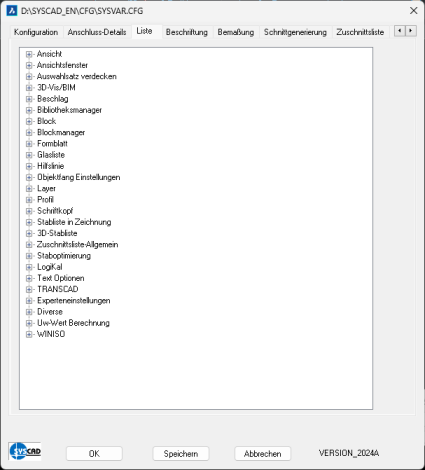

SYSCAD-Variable Liste
|
Benennung
|
Vorgabewert
|
zusätzl. Erklärung
|
ab Version
|
 Ansicht
|
|
|
|
|
Beschriftung
|
Textlayer
|
INFO_ANS
|
|
|
Beschriftung
|
Textstil
|
STANDARD
|
|
|
Beschriftung
|
Texthöhe
|
25
|
|
|
Beschriftung
|
Text Füllungskontur aus Ansicht
|
Einspannelement Nr.
|
|
|
Beschriftung
|
Laufende Nummer in Ansicht
|
1
|
Laufende Nummer mit Info Ansicht zeigen
|
|
Beschriftung
|
Druck- und Deckprofile in Ansicht
|
1
|
Artikelnummer mit Info Ansicht zeigen
|
|
|
Layer Öffnungssymbol
|
HILFS
|
Der Linientyp dieses Layers wird für die Darstellung verwendet.
|
|
|
Layer Öffnungssymbol außen öffnend
|
HILFS
|
Der Linientyp dieses Layers wird für die Darstellung verwendet.
|
2014
|
|
Linientypfaktor für Öffnungssymbol verdeckt
|
1
|
|
|
|
Paneelsymbol in der Ansicht
|
PANEELSYMBOL
|
|
|
|
Glassymbol in der Ansicht
|
|
|
|
|
Pfostenbeschriftung prefix
|
|
vorangestellter Text (z.B. "Pf:" für die Beschriftung Pf:1, Pf:2 etc.)
|
|
|
Pfostenbeschriftung suffix
|
|
nachfolgender Text bei Pfosten
|
|
|
Riegelbeschriftung prefix
|
|
vorangestellter Text (z.B. "Rg:" für die Beschriftung Rg:1, Rg:2 etc.)
|
|
|
Riegelbeschriftung suffix
|
|
nachfolgender Text bei Riegel
|
|
|
Füllungsbeschriftung prefix
|
|
vorangestellter Text (z.B. "F:" für die Beschriftung der Füllungen F1,F2 etc.)
|
|
|
Füllungsbeschriftung suffix
|
|
nachfolgender Text bei Füllungen
|
|
Text Turbo-Ansicht
|
Text Turbo-Ansicht
|
Ansicht von AußenTEXT
|
|
|
Text Turbo-Ansicht
|
Textlayer
|
TEXT
|
|
|
Text Turbo-Ansicht
|
Textstil
|
STANDARD
|
|
|
Text Turbo-Ansicht
|
Texthöhe
|
75
|
|
|
Text Turbo-Ansicht
|
Text Stückliste-Ansicht
|
Position
|
|
|
Text Turbo-Ansicht
|
Text Stückliste-Ansicht setzen
|
1
|
Ja
|
|
Glas schraffieren
|
Glas Schraffurlayer
|
Schraff
|
|
2013
|
Glas schraffieren
|
Glas Schraffur-Muster
|
Ansi37
|
|
2013
|
Glas schraffieren
|
Glas Schraffurabstand
|
20
|
|
2013
|
Glas schraffieren
|
Winkel
|
0.0000
|
Winkel der Glasschraffur
|
2014
|
|
3D-Füllung mit SOLID
|
0 = NEIN
|
|
2014
|
|
Farbdarstellung Rahmen
|
8
|
Wird verwendet, wenn die Profile gefüllt angezeigt werden, aber keine Auftragsinformationen eingegeben wurden
|
2015
|
|
Farbdarstellung Flügel
|
9
|
Wird verwendet, wenn die Profile gefüllt angezeigt werden, aber keine Auftragsinformationen eingegeben wurden
|
2015
|
|
Riegelverbindung mit perm. Pfeil zeigen
|
0
|
|
2022
|
Ansichtsfenster
|
Layer
|
AFENSTER
|
|
|
|
Faktor Ansichtsfenster
|
0.5
|
0 bedeutet variabel, d.h. SYSCAD fragt nach
|
|
|
Abstand zwischen den Ansichtsfenstern
|
0.0
|
|
|
|
Hilfslinien zwischen den Ansichtsfenstern ?
|
1
|
|
|
|
Überstand von Hilfslinien
|
5.0
|
|
|
|
Abstand konstant
|
0 = NEIN
|
|
2019
|
|
Layer Hilfslinie
|
HILFSL_STRPKT
|
|
|
|
Text-Ansichtsfenster
|
Maßstab %%m1
|
%%m1 als Platzhalter für den Maßstab
|
2011
|
|
Texthöhe
|
0.0
|
|
2011
|
|
Textstil
|
STANDARD
|
|
2011
|
|
Textlayer
|
TEXT
|
|
2011
|
|
Ansichtsfenster zugeschnitten?
|
0
|
|
|
|
Ansichtsfenster sperren
|
|
|
2012
|
|
Ansichtsfensterreferenz im Modellbereich
|
0
|
|
|
|
Ansichtsfensterreferenz automatisch aktualisieren?
|
0
|
|
|
|
Objektfang ausschalten
|
1
|
0 = Nein / 1 = Ja
|
2013
|
|
Layer beim Erzeugen frieren
|
1
|
0 = Nein / 1 = Ja
|
2022
|
Text Ansichtsfenster
|
Text Ansichtsfenster
|
Maßstab : %%m1
|
|
2016
|
Text Ansichtsfenster
|
Texthöhe
|
0.0
|
|
|
Text Ansichtsfenster
|
Textstil
|
STANDARD
|
|
|
Text Ansichtsfenster
|
Textlayer
|
TEXT
|
|
|
Beschriftung von Ansichtsfenstern
|
Texthöhe Layout
|
0.0
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Winkel
|
0.0
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Textlayer
|
TEXT
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Textstil
|
STANDARD
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Texthöhe Modell
|
0.0
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Winkel
|
0.0
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Textlayer
|
TEXT
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Textstil
|
STANDARD
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Text Prefix
|
Ansichtsfenster
|
|
2016
|
Beschriftung von Ansichtsfenstern
|
Text Suffix
|
|
|
2016
|
|
|
|
|
|
Auswahlsatz verdecken
|
Layer
|
Verdeckt
|
|
|
|
Schraffurlayer
|
Verdeckt
|
|
|
|
Schraffur löschen
|
0
|
0 = Nein / 1 = Ja
|
2022
|
3D-Vis/BIM
|
|
|
|
|
Layer
|
Layer Rahmenprofile
|
SYS_BIM_RP
|
|
2017
|
Layer
|
Layer Einsatzelement
|
SYS_BIM_EP
|
|
2017
|
Layer
|
Layer Glas
|
SYS_BIM_GL
|
|
2017
|
Layer
|
Layer Paneel
|
SYS_BIM_PA
|
|
2017
|
Layer
|
Layer Glasleiste außen
|
SYS_BIM_GA
|
|
2017
|
Layer
|
Layer Glasleiste innen
|
SYS_BIM_GI
|
|
2017
|
Layer
|
Layer Dichtung außen
|
SYS_BIM_DA
|
|
2017
|
Layer
|
Layer Dichtung innen
|
SYS_BIM_DA
|
|
2017
|
Layer
|
Layer Subtract
|
BIM_SUBTRACT
|
Layer für den Abzugskörper
|
2017
|
|
Fassade-außendichtung: Dicke
|
4
|
|
2021
|
|
Fassade-Innendichtung: Dicke maximal
|
10
|
ist die Lücke größer als dieser Wert dann wird eine Innendichtung mit der max. Dicke und der Rest mit einem Aufsatzprofil erstellt
|
2021
|
|
Glasleiste außen: Dicke
|
4
|
Bei Profilkanten mit der Steglänge "0" wird außen eine Glasleiste mit dieser Dicke erstellt. Ist die Dicke "0" werden die Glasleisten innen und außen gleich dick erstellt.
|
2021
|
|
Subtract Z-Versatz
|
0
|
|
2017
|
|
Subtract Z-Tiefe
|
300
|
|
2017
|
|
Subtract Z-Rand
|
0
|
|
2017
|
|
Pfad
|
|
Pfad für die Export Datei
|
2017
|
|
Dateiname
|
|
Dateiname der Vorlagenzeichnung für die Materialien
|
2017
|
|
Schnitt waagrecht
|
0
|
|
2018
|
|
Schnitt senkrecht
|
0
|
|
2018
|
|
CNC-RVAR
|
0
|
Ist dieser Wert = 1, dann wird beim Einfügen des 3D Modells ein 3D Block mit Abzugskörpern am jeweiligen Riegel eingefügt. Bei Fragen - bitte fragen
|
2021
|
|
Benutzerdefinierte Teile
|
|
Ordner für eigene 3D-Blöcke in der 3D Ansicht
|
2023
|
|
|
|
|
|
Beschlag
|
Beschläge im Schnitt darstellen
|
1
|
|
|
|
Beschlagssymbol in der Ansicht
|
1
|
|
|
|
Beschlagssymbolfaktor
|
3.0
|
|
|
|
Türband innen öffnend in der Ansicht
|
1
|
|
|
|
Standardtürgriff innen
|
DRUECK01_i
|
|
|
|
Drückerdatei innen öffnend
|
DRUECKER_I.TXT
|
|
|
|
Türband außen öffnend in der Ansicht
|
1
|
|
|
|
Standardtürgriff außen
|
DRUECK03
|
|
|
|
Drückerdatei außen öffnend
|
DRUECKER_A.TXT
|
|
|
|
Höhe Türgriff
|
1050
|
|
|
|
Abstand Türband unten
|
180.0
|
|
|
|
Abstand Türband oben
|
180.0
|
|
|
|
Abstand Türband mitte
|
-300.0
|
|
|
|
3. Türband oben
|
0
|
0 = Nein / 1 = Ja
|
2011
|
|
Fensterbeschlag innen in der Ansicht
|
1
|
|
|
|
Fensterbeschlag außen in der Ansicht
|
1
|
|
|
|
|
|
|
|
Bibliotheksmanager
|
DWG-Suchpfade
|
C:\Programme\SYSCAD\Normteil
|
|
2012
|
|
|
|
|
|
Block
|
Einfügelayer
|
BLOCKINSERT
|
|
|
|
Beim Einfügen drehen
|
0
|
0 = Nein / 1 = Ja
|
|
|
Drehwinkel
|
0
|
|
|
Block
|
Block_spiegeln
|
0
|
0 = Nein / 1 = Ja
|
|
Beschriftung
|
Textlayer
|
Info_Ans
|
|
|
Beschriftung
|
Textstil
|
STANDARD
|
|
|
Beschriftung
|
Texthöhe
|
5
|
Textgröße für die Blockbeschriftung per Doppelklick
|
|
Beschriftung
|
Text drehen
|
0
|
0 = Nein / 1 = Ja
|
|
|
Gleiche Blöcke zeigen mit permanenten Pfeil
|
1
|
0 = Nein / 1 = Ja
|
2013
|
|
Blocknamen beim Klonen merken
|
1
|
|
2016
|
|
|
|
|
|
Blockmanager
|
Blockmanager: mehrf. Einfügen
|
0
|
|
|
|
Blockmanager mit Verzeichnisdia
|
0
|
|
|
|
|
|
|
|
Formblatt
|
Zuschnittsliste
|
ZSL
|
Name der Definitionsdatei für die Darstellung der Zuschnittsliste Position in Zeichnung (z.B. zsl.tab)
|
|
|
Schnittpunkt-Kalkulation
|
SNK
|
Name der Definitionsdatei für die Darstellung der Schnittpunkt-Kalkulation (z.B. snk.tab)
|
|
|
Größenfaktor
|
1
|
Skalierfaktor für die Definitionsblöcke
|
|
|
Formblatt Statikberechnung 1
|
|
|
|
|
Formblatt Statikberechnung 2
|
|
|
|
|
Formblatt Statik Einfeldträger
|
STATIK_EINFELD
|
|
|
|
Formblatt Statik Zweifeldträger
|
STATIK_ZWEIFELD
|
|
|
|
Formblatt Statik Glaslast
|
STATIK_RIEGEL
|
|
|
|
Formblatt Statik Riegel
|
STATIK_GLASLAST
|
|
|
|
Einfügelayer
|
0
|
|
|
|
|
|
|
|
Glasliste
|
Breite Zeichenbereich
|
185.0
|
|
|
|
Höhe Zeichenbereich
|
260.0
|
|
|
|
Anzahl Spalten
|
2.0
|
|
|
|
Anzahl Zeilen
|
3.0
|
|
|
|
Blockname
|
GLASL
|
|
|
|
Blockbreite
|
220.0
|
|
|
|
Textlayer
|
INFO_ANS
|
|
|
|
Textstil
|
STANDARD
|
|
|
|
Texthöhe
|
5.0
|
|
|
|
Texthöhe M 1:1
|
50
|
|
2013
|
|
Layer Glas
|
FUELLUNG
|
|
|
|
Füllungsnummer anzeigen
|
1
|
|
2015
|
|
Füllungsbeschreibung anzeigen
|
1
|
|
|
|
Füllungsgröße anzeigen
|
1
|
|
|
|
Füllungsgewicht anzeigen
|
1
|
|
2012
|
|
Text für Füllungen
|
Glas Nr.
|
|
|
|
Text für Paneele
|
Paneel Nr.
|
|
|
|
Text Gewicht
|
Gewicht:
|
|
2020
|
|
Glasinfo in Ansicht Abstand links
|
0.0000
|
Verschiebewert für Glasinfo in Ansicht
|
2015
|
|
Glasinfo in Ansicht Abstand unten
|
0.0000
|
|
2015
|
|
|
|
|
|
Hilfslinie
|
Layer
|
H_LINIE
|
|
|
|
Layer 2
|
H_LINIE2
|
|
2018
|
|
Layer 3
|
H_LINIE3
|
|
2018
|
|
Hilfslinien als Konstruktionslinien
|
1
|
|
|
|
|
|
|
|
Objektfang Einstellungen
|
Objektfang Einstellungen1
|
33
|
|
|
|
Objektfang Einstellungen2
|
97
|
|
|
|
Objektfang Einstellungen3
|
4135
|
|
|
|
Objektfang Einstellungen4
|
15359
|
|
|
|
|
|
|
|
Layer
|
Objektlayer 1
|
UMRISS018
|
|
|
|
Objektlayer 2
|
UMRISS025
|
|
|
|
Objektlayer 3
|
UMRISS035
|
|
|
|
Objektlayer 4
|
UMRISS05
|
|
|
|
Objektlayer 5
|
UMRISS07
|
|
|
|
Objektlayer 6
|
UMRISS10
|
|
|
|
Objektlayer Verdeckt
|
VERDECKT
|
|
|
|
Objektlayer Mitte
|
MITTE
|
|
|
|
Aluminium
|
SYS_AL_CONT
|
|
|
|
Stahl
|
SYS_ST_CONT
|
|
|
|
Textlayer 1
|
TEXT018
|
|
|
|
Textlayer 2
|
TEXT025
|
|
|
|
Textlayer 3
|
TEXT035
|
|
|
|
Textlayer 4
|
TEXT05
|
|
|
|
Textlayer 5
|
TEXT07
|
|
|
|
Textlayer 6
|
TEXT10
|
|
|
|
|
|
|
|
Profil
|
Bemaßung Ansichtsbreite außen
|
1
|
|
|
|
Bemaßung Ansichtsbreite Innen
|
1
|
|
|
|
Bemaßung Profiltiefe
|
1
|
|
|
|
Achsenüberstand
|
5.0
|
|
|
|
Layer Achse
|
SYS_AL_CONT
|
|
|
Schriftkopf
|
Layer Schriftkopf
|
SCHRIFTKOPF
|
|
|
|
Schriftkopf mit Attribute
|
0=NEIN
|
|
|
|
Änderungsindex = a, b, c
|
0=NEIN
|
Änderungsindex mit Kleinbuchstaben
|
|
|
|
|
|
|
Stabliste in Zeichnung
|
Bemaßungsstil
|
Ansicht1_10
|
|
|
|
Layer Bemaßung
|
BEMASS
|
|
|
|
Konturlayer
|
PROFIL
|
|
|
|
Textlayer
|
INFO_ANS
|
|
|
|
Texthöhe 1
|
55.0000
|
|
|
|
Texthöhe 2
|
25.0000
|
|
|
|
Texthöhe 3
|
12.0000
|
|
|
|
Verbindungstext ausblenden
|
0=NEIN
|
Verbindungsfehler ausblenden
|
|
|
Immer nach der ersten Stabnummer fragen
|
0=NEIN
|
|
2011
|
|
Immer nach der ersten Füllungsnummer fragen
|
0=NEIN
|
|
2013
|
|
Riegel einzeln auswerten
|
0=NEIN
|
|
|
|
Riegelnummerierung mit 1 beginnen
|
0=NEIN
|
|
2011
|
|
Riegel Draufsicht zeichnen
|
0=NEIN
|
|
2014
|
3D-Stabliste
|
|
|
|
|
|
alle Ansichten
|
0
|
|
2022
|
|
Abstand zwischen Stäbe
|
500
|
|
2022
|
|
Abstand zwischen Ansichten
|
250
|
|
2022
|
|
|
|
|
|
Zuschnittsliste-Allgemein
|
Immer nach der ersten Stabnummer fragen
|
0=NEIN
|
|
|
|
Immer nach der ersten Füllungsnummer fragen
|
0=NEIN
|
|
|
|
Gleiche Profile/Dichtungen zusammenfassen
|
0=NEIN
|
|
|
|
Riegel einzeln auswerten
|
0=NEIN
|
|
|
|
Riegelnummerierung mit 1 beginnen
|
0=NEIN
|
|
|
|
Gleiche Gläser zusammenfassen
|
1=JA
|
|
|
|
Zubehör mit 3 Dezimalstellen
|
0=NEIN
|
|
|
|
kurze Pfadangabe für DWG
|
0=NEIN
|
|
|
|
Keine Dichtungsrahmen ausgeben
|
0=NEIN
|
|
|
|
Glasleisten getrennt
|
0=NEIN
|
Wichtig! In der Vorlage muss die Tabelle für die Glasleisten vorhanden sein.
|
2013
|
|
Staboptimierung
|
SYSOPT
|
Dateiname der Vorlage für die Optimierungsliste
|
|
|
Sägeliste
|
SYSSÄGE
|
Dateiname der Vorlage für die Sägeliste
|
|
|
Seitenvorschub nach jeder Pos. in Excel
|
0=NEIN
|
|
|
|
Beschlagsteile in Profilliste
|
0=NEIN
|
|
2011
|
|
Nachkommastellen Glas
|
1.000
|
|
2014
|
|
Parameterausgabe
|
1=JA
|
Parameter der Zuschnittsliste auf einem Tabelllenblatt in der Liste
|
2014
|
|
Zuschnittsliste ohne Preis
|
0=NEIN
|
Zuschnitsliste in Zeichnung ohne Preisinfo
|
2012
|
|
alternative Winkelangabe
|
0=NEIN
|
Bezug für einen senkrechten Schitt bei 0° oder 90°
|
2016
|
|
Profile ohne Kappschnitt
|
0=NEIN
|
Profile mit Kappschnitt werden in der Stückliste ohne Kappschnitt ausgegeben.
|
2014
|
|
Winkelangaben ohne Slash
|
0=NEIN
|
|
2019
|
|
Graphik: LFDNR ausgeben?
|
0=NEIN
|
Ausgabe in der WMF-Graphik der Stückliste
|
2016
|
|
Graphik: LFDNR Texthöhe
|
50
|
|
2016
|
|
|
|
|
|
Staboptimierung
|
WMF-Profilgraphik ausgeben
|
1=JA
|
|
|
|
WMF-Graphik Größenfaktor
|
240
|
|
|
|
Kurze Ausgabe
|
0=NEIN
|
|
|
|
kurze Stabverteilung
|
0=NEIN
|
|
2011
|
|
Mengenliste
|
0=NEIN
|
|
2011
|
|
ohne Positionsbez.
|
0=NEIN
|
|
|
|
Kurze Profile zuerst auflisten
|
0=NEIN
|
|
|
|
|
|
|
|
LogiKal
|
Ansicht von außen
|
1=JA
|
|
2018
|
|
Layer beim Einfügen anpassen
|
1=JA
|
|
2019
|
|
Konvertierungsdatei: LogiKal Ansicht
|
LOGIKAL_LAYER_ANSICHT.CFG
|
|
2022
|
|
Konvertierungsdatei: LogiKal Schnitt
|
LOGIKAL_LAYER_SCHNITT.CFG
|
|
2022
|
|
LogiKal-Pfad
|
C:\LOGIKAL
|
|
2018
|
|
LogiKal Version 12
|
0=NEIN
|
0=NEIN / 1 =JA
|
2022
|
|
LogiKal-Schnittstellen-Modus
|
1
|
(1=2D, 2= 3D)
|
2020
|
|
Einfügelayer Ansicht
|
|
|
2020
|
|
Einfügelayer Schnitt
|
|
|
2020
|
Text Optionen
|
Text abdecken
|
1
|
|
2020
|
|
Textmaske anzeigen
|
0
|
0 = es wird keine Dialogbox angezeigt. Sie können sofort schreiben
|
2020
|
|
Textlayer 1-6
|
|
|
2013
|
|
Textstil 1-6
|
|
|
2013
|
|
Texthöhe 1-6
|
|
|
2013
|
|
|
|
|
|
TRANSCAD
|
Dichtungsabgleich
|
1
|
|
|
|
Anfragedialog
|
1 = JA
|
|
|
|
Positionstext über der Ansicht
|
1 = JA
|
|
|
|
|
|
|
|
Experteneinstellungen
|
Alle Glasvarianten zeigen
|
0 = NEIN
|
|
|
|
Sonderprofilstatus
|
0 = NEIN
|
|
|
|
Größenbereiche bei Sonderfüllungen ignorieren
|
0 = NEIN
|
|
|
|
Normteile im Netzwerk
|
0 = NEIN
|
Sollen die Einstellungen der CAD-Bibliothek im Netzwerk geändert werden können.
0 = Änderungen können vorgenommen werden
1 = keine Änderungen an der Bibliothek möglich
|
|
|
Überprüfe Profilsystem-Update
|
0 = NEIN
|
|
2018
|
|
Überprüfe Normteile-Update
|
0 = NEIN
|
|
2018
|
|
|
|
|
|
Diverse
|
Prototypzeichnung
|
SYSCAD
|
|
|
|
Alternative Programme Blech, Folie, Dämmung
|
0 = NEIN
|
Die Varianten erzeugen keine Proxy-Elemente.
|
|
|
Hilfslinie an Dichtung
|
0 = NEIN
|
Bei div. Systemen werden dadurch in den Schnitten auch an Dichtungen Hilfslinien gezeichnet.
|
|
|
Überstand Mittellinie
|
5
|
Für den Befehl "Mittellinie mit Überstand" aus dem Werkzeugkasten SYSCAD-Zeichnen2.
|
|
|
Texteditor
|
NOTEPAD
|
|
|
|
Toleranz Kontur schließen
|
0.01
|
|
|
|
Preise in Euro
|
1 = JA
|
|
|
|
ProfilSystemDialog Variante
|
|
0, 1, 2, oder 3 für 4 verschiedene Darstellungen
|
2012
|
|
Detailauschnitt mit Rahmen
|
1 = JA
|
|
2012
|
|
Pfad für XML-Übergabe zu STRUCUS
|
|
www.strucus.com
|
2015
|
|
|
|
|
|
Uw-Wert Berechnung
|
XLS-Vorlage
|
SYSUWERT
|
Excel-Datei als Vorlage
|
|
|
Vorgabe Glas Ug-Wert
|
0
|
|
|
|
Vorgabe Glas PSI-Wert
|
0
|
|
|
WINISO
|
Installationsverzeichnis WINISO
|
|
|
2011
|
|
Temperatur Innen
|
20.0000
|
|
2014
|
|
Temperatur außen
|
-5.0000
|
|
2014
|
|
|
|
|
|
können Sie die Einstellungen für die aktuelle Zeichnung übernehmen. Mit
verlassen Sie die Dialogbox, ohne dass die gemachten Änderungen wirksam werden. Mit
werden Ihre Änderungen in der Konfigurationsdatei von SYSCAD
