Profilkategorien einfügen

Top  Previous  Next

Werkzeugkasten: SYSCAD-Programme / Flyout SYSCAD-Profiltools Profilkategorien einfügen

Multifunktionsleiste: SYSCAD-Programme -> Gruppe Profiltools  -> Profilkategorien einfügen

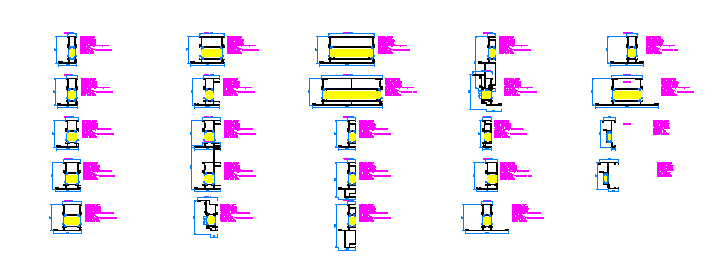

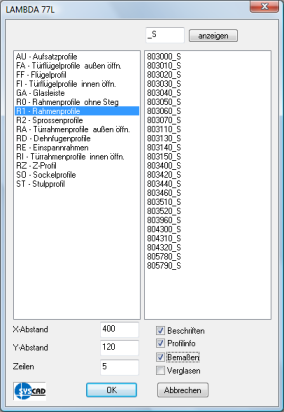

Im linken Fenster wählen Sie die Kategorien. Im rechten Fenster mit der linken Maustaste die gewünschten Profile. Ohne markierte Auswahl werden alle Profile eingefügt. Im Feld über der Auswahl kann ein Textfilter eingegeben werden. In diesem Beispiel werden alle Rahmenprofile mit einem Steg mit Schaum ausgewählt. Die Profile werden wie unten im Bild zu sehen 5-Zeilig eingefügt. Die Abstände (X-Ache,Y-Achse) sind vorher im Dialog definiert worden. Die Profile erscheinen beschriftet und bemaßt in ihrer Zeichnung.

So erstellen Sie sehr einfach Profilübersichten. Sollten sich einzelne Profile geändert haben, können Sie mit dem Befehl "Originalblöcke einfügen" aus dem Pulldown-Menü SYSCAD / SYSCAD Konfig Originalblöcke einfügen erneut eingefügt werden.



Der Befehl: "Originalblöcke einfügen" Originalblöcke einfügen ersetzt einzeln gewählte Blöcke oder nach betätigen der Return-Taste alle Blöcke in der gesamten Zeichnung durch die auf der Festplatte gespeicherten Originale.

Nicht gefundene Blöcke werden nicht ersetzt.
