Zeichnungsvorbereitung

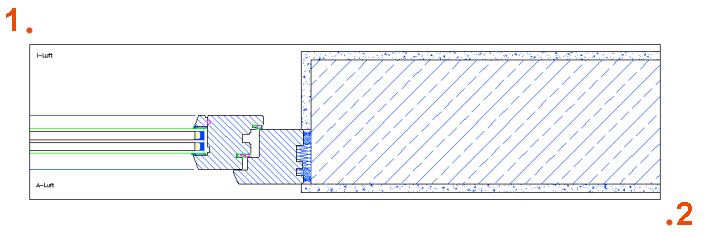

- Verwenden Sie den Befehl Start zur Vorbereitung der zu übergebenden Elemente. Die Objektauswahl erfolgt im Fenster durch 2 Punkte. Blöcke werden dabei zerlegt.

Befehl:

Objekte wählen im Fenster

Erster Punkt (Innenseite)  Klicken Sie auf den Punkt 1

Zweiter Punkt (Aussenseite)  Klicken Sie auf den Punkt 2

Die SYSCAD-WinIso-Schnittstelle zeichnet einen Rahmen um Ihr Element und legt die Bereiche der Innen- und Aussenluft fest.

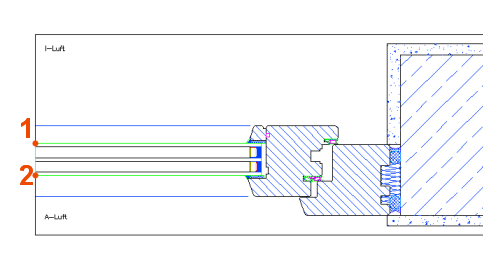

- Mit dem Befehl Glas U-Werte definieren wird eine oder mehrere Linien in Ihrem Schnitt erzeugt, die als Information die Lage der Glaskante und den jeweiligen Gesamt U-Wert des Glases trägt.

Befehl:

Definieren Sie bitte die Glas U-Werte

Erster Punkt Klicken Sie auf den Punkt 1 (mit Objektfang)

Zweiter Punkt Klicken Sie auf den Punkt 2 (mit Objektfang)

U-Wert Glas: Geben Sie den Gesamt - U-Wert des Glases ein

Die Cyan-farbige Linie an der Glaskante trägt die Information über die Lage der Glaskante und den jeweiligen Gesamt U-Wert des Glases. Ohne diese Linie bzw. Information ist die Berechnung nicht möglich.

- Mit dem Befehl transparente Bauteile definieren wird angegeben, in welchen Bereichen mit dem Wärmeübergangswiderstandswert für transparente Bereiche (Glas, Rahmen) gerechnet werden wird. Alle übrigen nicht definierten Bereiche gehören zur Wand.

Befehl:

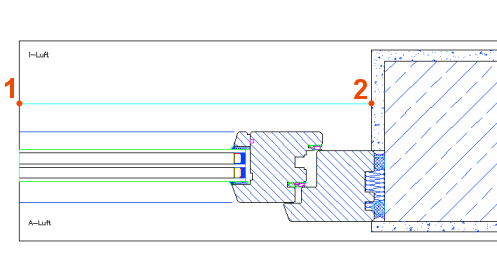

Definieren Sie bitte die Bereiche der transparenten Bauteile

Erster Punkt Klicken Sie auf den Punkt 1 (mit Objektfang)

Zweiter Punkt Klicken Sie auf den Punkt 2 (mit Objektfang)

Die Cyan-farbige Linie trägt als Information die Lage der sog. transparenten Bereiche.

- Mit dem Befehl zeichnen Sie eine vereinfachte Kontur für den Glasrandverbund nach dem sog. Two-Box-Modell. Der Original - Glasblock sollte vorher gelöscht werden.

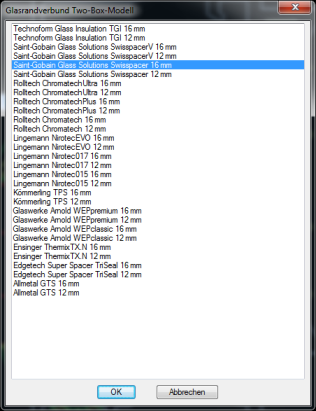

Es erscheint die Dialogbox zur Auswahl des Lieferanten:

Mit den folgenden Befehlen können Sie die Elemente Ihres Anschlusses auf bestimmte Layer legen d.h. Materialien zuweisen, falls nicht ohnehin durch Ihre Zeichenlogik die Zuweisung erledigt ist.

-  Mit werden alle verwendbaren Materialien und deren Layer-Zuordnung angezeigt. Sie können das gewünschten Material auswählen und damit arbeiten.

- Mit zeichnen Sie Linien mit dem vorher eingestellten Material.

- Mit erzeugen Sie Umgrenzungen mit dem vorher eingestellten Material.

- Mit erzeugen Sie versetzte Umgrenzungen mit dem vorher eingestellten Material. Sie werden nach den Umgrenzungsobjekten und einem inneren Punkt gefragt. Die Winiso-Schnittstelle versetzt die Umgrenzungslinien und versucht eine geschlossene Umgrenzung zu erzeugen.

- Der Befehl setzt die gewählten Objekte auf den Layer des gewählten Materials.

- Der Befehl blendet alle Materialien, bis auch das aktivierte aus.

Beispiel: Klicken Sie auf den Befehl und anschließend auf eine Konturlinie des Holzrahmens. Es wird nur der Layer SYS_WO_CONT  (für SYSCAD - WOOD - CONTOUR) angezeigt.

Der nochmalige Klick auf den Befehl blendet alle Materialien wieder ein und Sie können weitere Materialien überprüfen.

- Der Befehl blendet alle Materialien wieder ein.
