Gleichmäßiges Teilen der lichten Maße

Top  Previous  Next

Werkzeugkasten SYSCAD-Zeichnen / SYSFLY Teilen -> Gleichmäßiges Teilen der lichten Maße

Multifunktionsleiste SYSCAD-Tools -> Diverse -> Gleichmäßiges Teilen der lichten Maße



Befehl: "Gleichmäßiges Teilen der lichten Maße" Gleichmäßiges Teilen der lichten Maße Zum Aufteilen von Blöcken entlang einer Linie. Die Elemente werden nach der Eingabe der Blockbreite mit einem lichten Maß möglichst nahe dem gewählten Abstand eingefügt.

Befehl:

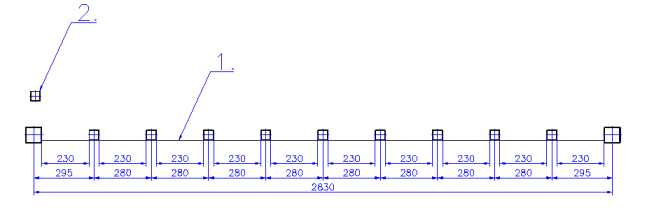

Objekte wählen oder Return für Punkteingabe: Klicken Sie auf die Linie (1.)



Aktuelle Länge: 2750.00000000

Gesamtlänge  = <2750.0>

Abstand <250> :                        250 (gewünschten Maximal-Abstand eingeben)

Blockbreite <50> :                        50 Breite des Blocks eingeben

Block wählen oder Return für Blockname                gewünschten Block auswählen (2.)

Blockname <STA_V1_023950_50x3x100_0x1_0x1>:

Abstand  <0> <230.0>

Abstand  <1> <230.0>

Abstand  <2> <230.0>

Abstand  <3> <230.0>

Abstand  <4> <230.0>

Abstand  <5> <230.0>

Abstand  <6> <230.0>

Abstand  <7> <230.0>

Abstand  <8> <230.0>



Befehl:

Befehl:
