TURBO-Ansicht

Top  Previous  Next

Werkzeugkasten SYSCAD-Schnittgenerierung -> TURBO-Ansicht

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Schnittgen -> TURBO-Ansicht



Erzeugen von kompletten Ansichten

Turbo-Ansicht

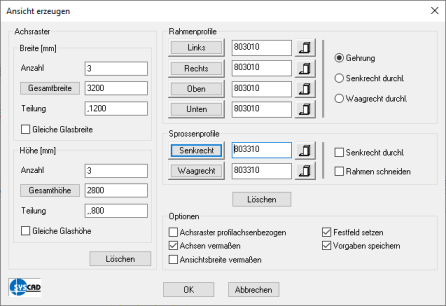

Geben Sie in die Felder für das Achsraster die gewünschten Werte ein. Die Teilung wird von links nach rechts und von unten nach oben angegeben. Das Komma gilt als Trennzeichen.



Die Schaltflächen Links, Rechts usw. öffnen die Dialogbox der Profilauswahl. Die Schaltfläche mit dem Profilbild wechselt in die aktuelle Zeichnung und lässt Sie die Profile auswählen. Hier findet keine Überprüfung auf die Verwendbarkeit der Profile statt.





Wenn gewünscht, wird das ganze Element mit der anschließend festzulegenden Art der Festverglasung gefüllt. Davon abweichende Füllungen verändern Sie mit dem Befehl Füllung ändern FÜLLUNG ÄNDERN aus der Befehlsgruppe Optionen

Anschließend wird die Ansicht gleich mit vermaßt. Beachten Sie hier, dass Sie den Bemaßungstil für die Ansicht in der SYSCAD-Variable unter BESCHRIFTUNG / BEMAßUNG festlegen können. In der SYSCAD-Vorlage (SYSCAD.DWT) sind vordefinierte Bemaßungstile angelegt. Diese Stile können als Vorlage für die Anpassung dienen.

In der folgenden Dialogbox wählen Sie sich die Verglasungsvariante der Festverglasung aus.

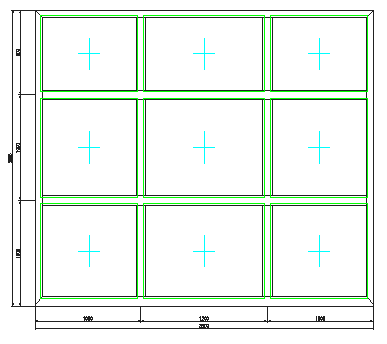

Das Ergebnis wird wie folgt aussehen:

Turbo-Ansicht

Diese Ansicht können Sie weiterbearbeiten, d.h. Füllungen verändern usw..



Erzeugen einer einfachen Ansicht mit einer Fenster-Serie:

Ansicht SCHÜCO AWS/ADS 75SI
