Werkzeugkasten: SYSCAD-Zeichnen Blockmanager



Bietet die Möglichkeit, eigene Blöcke in vordefinierte Unterverzeichnisse abzulegen. Die abgelegten Zeichnungsblöcke können eingefügt oder gelöscht werden, wobei die Auswahl nach Dateiname oder über Dia-Anzeige erfolgen kann. Die Definition der Unterverzeichnisse erfolgt in der Dialogbox SYSCAD-Variable / BLOCKMANAGER.

Blockmanager

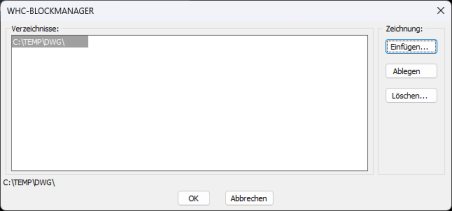

In dem Hauptmenü des Blockmanagers wählen Sie sich zuerst das gewünschte Verzeichnis aus. Mit Doppelklick auf den Verzeichnisnamen werden, falls vorhanden, untergeordnete Verzeichnisse angezeigt. Auch diese Verzeichnisse können Sie im Blockmanager verwenden.

Danach wählen Sie die Option "EINFÜGEN", "ABLEGEN" oder "LÖSCHEN". Standardmäßig wird das erste Unterverzeichnis und der Befehl "EINFÜGEN" vorbelegt. Die Dialogbox wird verlassen, wenn Sie das OK-Feld antippen oder eine der drei Optionen bestätigen.

Das Einfügen mit dem Blockmanager funktioniert standardmäßig als Endlosschleife. Erst wenn Sie auf die Schaltfläche ABBRECHEN klicken wird der Blockmanager beendet.

Sie können dieses Programmschema mit der VARIABLE "Blockmanager.mehrf.einfügen""unter SYSCAD/VARIABLE und KONFIGURATION ändern.

Nach dem Anklicken der Optionen "LÖSCHEN" oder "EINFÜGEN" erscheint folgende Dialogbox mit sämtlichen, in dem Unterverzeichnis befindlichen, DWG-Dateien.

Blockmanager

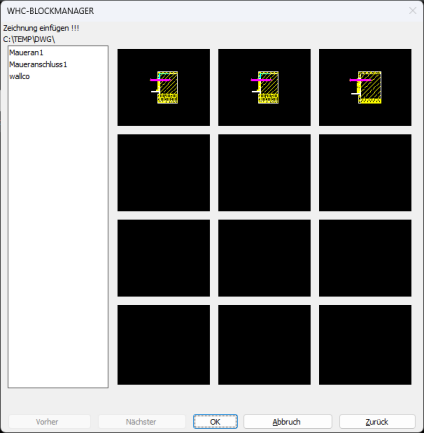

Sie können den gewünschten Block durch Antippen des Blocknamens in der Liste oder des Diafeldes wählen. Die Dialogbox wird verlassen, wenn Sie entweder das OK-Feld antippen oder auf das gewünschte Feld zweimal schnell hintereinander klicken.

Haben Sie die Option "LÖSCHEN" gewählt und die Sicherheitsabfrage mit "Ja" beantwortet, wird der Block und das entsprechende Dia gelöscht und erscheint beim nächsten Aufruf nicht mehr in der Dialogbox.

Mit der Option "ABLEGEN" werden Sie aufgefordert, den Blocknamen einzugeben, den Einfügepunkt festzulegen und die Objekte zu wählen. Der Name des gewählten Unterverzeichnisses wird zur Kontrolle nochmals angezeigt.

Dieser Block wird nun zusammen mit einem Dia in dem Unterverzeichnis gespeichert.

Vor der Objektwahl sollten sie den Block größtmöglichst "zoomen", denn dieser Ausschnitt ist maßgebend für das später angezeigte Dia.
