Fenster

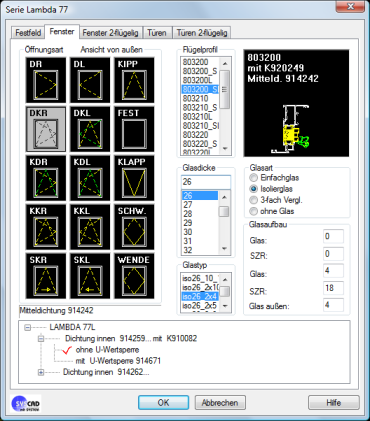

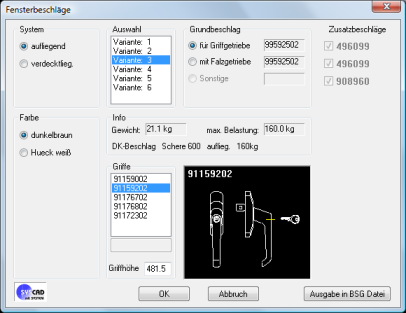

Wählen Sie das gewünschte Flügelprofil, die Öffnungsart und die Glasdicke.

Der Flügelrahmen mit Öffnungssymbol und Glaskontur wird in der Ansicht dargestellt.

Anschließend erscheint am Bildschirm die Meldung:

Ende Füllung < Fenster >

Profil < 803200_S > Glasmaß < 26 > Öffnungsart <DKR>

1. Eckpunkt definieren (links unten)

oder Punkt in der geschl. Kontur zeigen.

Alle Vorgaben werden als Variable gespeichert und gelten für alle nachfolgend gewählten Felder.

Für eine weiteres Fenster mit einer anderen Öffnungsart müssen Sie einmal bestätigen.

RETURN für Ende Füllung

1. Eckpunkt definieren (links unten)

oder Punkt in der geschl. Kontur zeigen.

Die Symbole der Öffnungsarten haben folgende Bedeutung:

DR-Dreh Rechts

DL-Dreh Links

KIPP-Kippflügel

DKR-Dreh Kipp Rechts

DKL-Dreh Kipp Links

FEST-Fester Flügel

KDR-Kipp Dreh Rechts

KDL-Kipp Dreh Links

KLAPP-Klappflügel

KKR-Kurbel Dreh Kipp Rechts

KKL-Kurbel Dreh Kipp Links

SCHW.-Schwing-Fenster

SKR-Schiebefenster Kipp Griff Rechts

SKL -Schiebefenster Kipp Griff Links

WENDE-Wendefenster

Flügelsprossen erstellen Sie anschließend mit der Funktion Flügelsprosse.
