Werkzeugkasten SYSCAD-Schnittgenerierung / Flyout Liste Aussenansicht -> Innenansicht

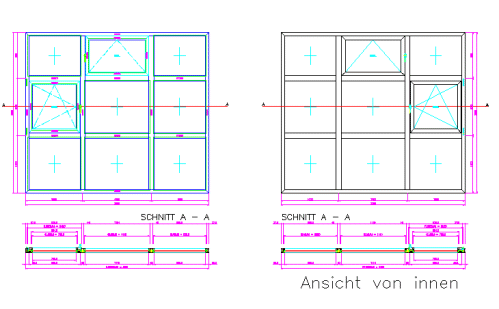

Dieser Befehl erzeugt die Ansicht von innen als Kopie der SYSCAD-Ansicht mit symbolischer Profildarstellung.

Rahmen und Sprossenprofile werden auf den Layer WHC_RAHMEN_INNEN gelegt. Flügelprofile und Flügelsprossen auf den Layer WHC_EINSATZ_INNEN. Öffnungsymbollinien werden von gestrichelt auf continous und umgekehrt geändert. Die Ansichtsbreiten der Profile entsprechen der Aussenansicht.

Aussenansicht -> Innenansicht
