Profilergänzung / Farbzuordnung Profile

Top  Previous  Next

Werkzeugkasten SYSCAD-Schnittgenerierung -> SYSFLY-Maueranschluss Profilzusatz / Farbzuordnung

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Mauer -> Profilzusatz / Farbzuordnung

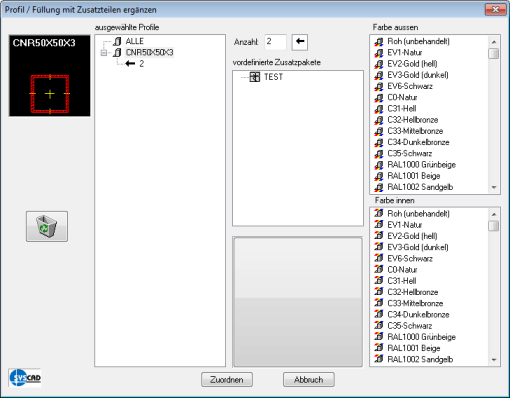

Klicken Sie auf die jeweiligen Profile und weisen in der folgenden Dialogbox den Profilen ein vordefiniertes Paket zu. Die Pakete müssen wie unter dem Punkt Maueranschluss Maueranschluß beschrieben, definiert worden sein. Blöcke werden im Schnitt nicht eingefügt. Es geht hier nur um die Zuordnung von Artikeln zur Stückliste. Beispiel wäre eine Abdeckkappe.

- vordefinierte Zusatzpakete ziehen Sie aus dem Listenfeld entweder auf alle Profile oder ein Profil.

- Farben ziehen Sie einmal für die Farbe außen und einmal für die Farbe innen aus dem jeweiligen Listenfeld entweder auf alle Profile oder ein Profil.

- Stückzahlen > 1 tippen Sie in das Feld Anzahl ein und ziehen die Schaltfläche mit dem Pfeil entweder auf alle Profile oder ein Profil.



Profilergänzung / Farbzuordnung Profile

Die kalkulatorischen Daten des Maueranschlusses erscheinen in der Zuschnittsliste. Die zugewiesenen Farben werden den gewählten Profilen zugeordnet und in der Stückliste ausgegeben.

Die Profilergänzung sollten Sie also nur für kalkulatorische Zusätze verwenden. Im Schnitt erscheint dabei nichts.
