SYSCAD Tabelle

Top  Previous  Next

Werkzeugkasten SYSCAD Zeichnen / SYSFLY-Tabelle SYSFLY-Tabelle

Multifunktionsleiste: SYSCAD-Zeichnen -> Gruppe Tabelle SYSCAD-Tabelle SYSCAD-Teilebeschriftung SYSCAD-Teilebeschriftung mit 1 beginnen SYSCAD-Teilebeschriftung konfig Tabelle Zellen addieren Tabelle Zellen löschen Tabelle Zeile Gesamtpreis einfügen Tabelle Feldinhalt ändern

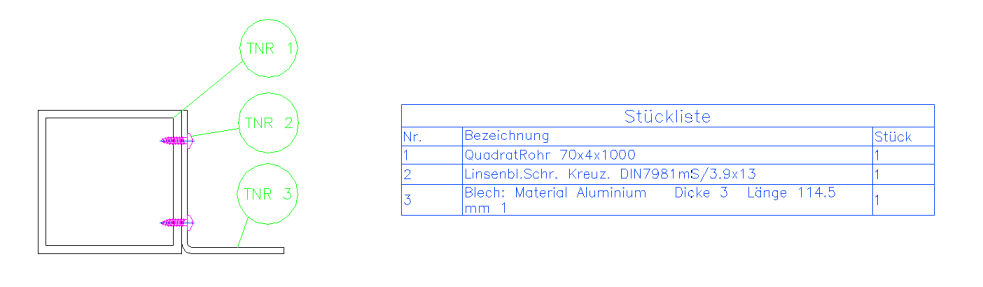

Beispiel zur SYSCAD-Tabelle:

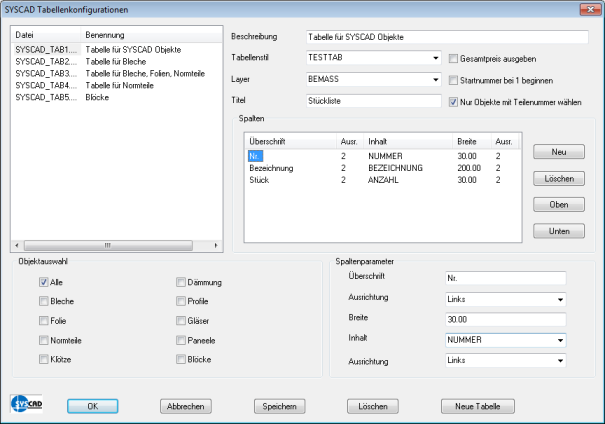

Befehlsaufruf mit der Schaltfläche SYSCAD-Tabelle





Im Listenfeld links sehen Sie die bereits definierten Tabellen-Vorlagen.

- Mit "Neue Tabelle" erstellen Sie eine neue Vorlage.

- Mit "Löschen" können Sie bereits definierte Stile wieder löschen.

- Mit "Speichern" werden Ihre Änderungen am Tabellenstil gespeichert.



Links unten können Sie im Tabellenstil bestimmte Objekttypen filtern.



Rechts unten können Sie der jeweiligen Spalte die Überschrift und den Inhalt der Tabelle formatieren.





Mit OK wird die Tabelle am gewählten Einfügepunkt erzeugt.











Teilebeschriftung

Werkzeugkasten SYSCAD Zeichnen / SYSFLY-Tabelle SYSCAD-Teilebeschriftung oder SYSCAD-Teilebeschriftung mit 1 beginnen

Multifunktionsleiste: SYSCAD-Zeichnen -> Gruppe Tabelle SYSCAD-Teilebeschriftung oder SYSCAD-Teilebeschriftung mit 1 beginnen

Mit diesem Befehl zeichnen Sie an SYSCAD-Objekte oder eigene Blöcke eine Teilebeschriftung. Diese Nummerierung kann  mit der SYSCAD-Tabelle ausgewertet werden.

Die Konfiguration dieser Beschriftung erfolgt mit der Schaltfläche SYSCAD-Teilebeschriftung konfig.

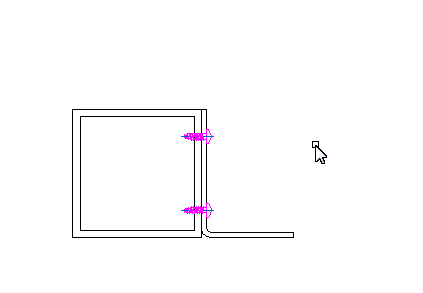

Beispiel zur SYSCAD-Teilebeschriftung:

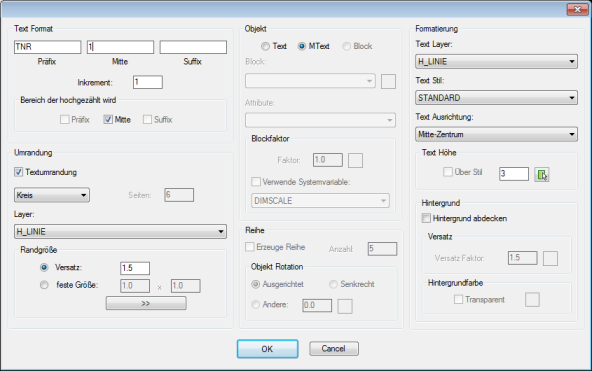

Konfiguration mit der Schaltfläche SYSCAD-Teilebeschriftung konfig



Zuweisen der Beschriftung  mit der Schaltfläche SYSCAD-Teilebeschriftung

Der Befehl SYSCAD-Teilebeschriftung mit 1 beginnen erzeugt die Positionsnummern unabhängig von einer vorherigen Zuweisung und startet mit der Nummer 1. D.H. hier wird dies gespeicherte Nummer in jedem Fall überschrieben und neu nummeriert.

Mit diesem Befehl Tabelle Zellen addieren  erhalten Sie die Summe der darüber liegenden Zellen in die gewählte Zelle.

Dieser Befehl Tabelle Zellen löschen löscht die ausgewählte Zeile einer Tabelle

Dieser Befehl Tabelle Zeile Gesamtpreis einfügen fügt unterhalb der gewählten Zelle eine neue Zelle für den Gesamtpreis ein .

Mit diesem Befehl Tabelle Feldinhalt ändern editieren Sie den Inhalt der ausgewählten Zelle.
