Bemassung

Top  Previous  Next

Pulldown- Menü: SYSCAD -> SYSCAD - Variable

Werkzeugkasten: SYSCAD-Programme

Bemassung

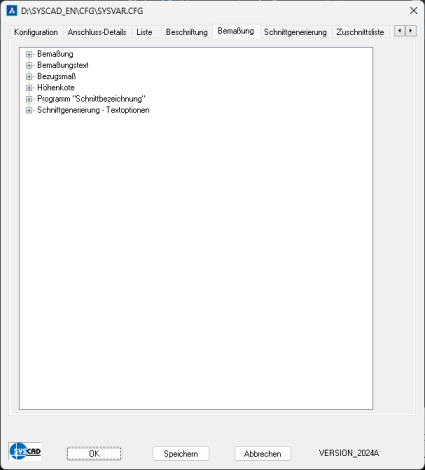

Stellen Sie die Variablen für die Beschriftung oder Bemassung auf die gewünschten Werte ein. Mit einem Doppelklick auf die jeweilige Variable erhalten Sie die Auswahl bzw. tragen in das erscheinende Feld den gewünschten Wert ein.

Mit können Sie die Einstellungen für die aktuelle Zeichnung übernehmen. Mit verlassen Sie die Dialogbox, ohne daß die gemachten Änderungen wirksam werden. Mit werden Ihre Änderungen in der Konfigurationsdatei von SYSCAD® gesichert, diese Einstellungen sind also auch beim nächsten Start aktiv.

SYSCAD-Variable Beschriftung

Benennung

Vorgabewert

zusätzl. Erklärung

ab Version

Bemassung

Layer Bemassung Vorgabe

BEMASS





  Ansicht

Bemassungsstil Ansicht

ANSICHT1_1






Layer Bemassung Ansicht

BEMASS






Abstand erste Maßlinie

2

Abstand der Maßlinie in der Ansicht- multipliziert mit DIMSCALE

2011


Beschriftungsmaßstab Ansicht





2015


Bemassung oben





2017

  Schnitt

Bemassungsstil Schnitt

SCHNITT1_1






Layer Bemassung Schnitt

BEMASS






Abstand erste Maßlinie

2

Abstand der Maßlinie im Schnitt- multipliziert mit DIMSCALE

2011


Beschriftungsmaßstab Schnitt





2015


Zusätzliche Bemassung Schnitt

0






Zusätzlicher Bemassungsstil Schnitt








Zusätzlicher Layer Bemassung Schnitt

BEMASS_01






Zusätzlicher Beschriftungsmaßstab Schnitt





2015

  Blech

Bemassungstil Blech





2017



Layer Bemassung Blech

BEMASS



2017



Blech scharfkantig vermassen

0



2017



Blechwinkel 90° vermassen

0



2017



Abstand erste Maßlinie

1.0000



2017

  Glasliste

Bemassungsstil Glasliste

SCHNITT1_5






Bemassungsstil Glasliste M1:1

ANSICHT1_10



2013


Layer Bemassung Glasliste

BEMASS






Beschriftungsmaßstab Glasliste





2015

  Profil

Bemassungsstil Profil

BEMASS

für Befehl Profil vermassen




Layer Bemassung Profil

BEMASS

für Befehl Profil vermassen




Beschriftungsmaßstab Profil





2015

  Führungslinie

Bemassungsstil Führungslinie

SCHNITT1_5



2013


Layer Führungslinie

BEMASS



2013


Beschriftungsmaßstab Führungslinie





2015

  Bemassung 1

Bemassungsstil 1





2012


Layer Bemassung 1





2012


Beschriftungsmaßstab 1





2015

  Bemassung 2

Bemassungsstil 2





2012


Layer Bemassung 2





2012


Beschriftungsmaßstab 2





2015

  Bemassung 3

Bemassungsstil 3





2012


Layer Bemassung 3





2012


Beschriftungsmaßstab 3





2015

  Bemassung 4

Bemassungsstil 4





2012


Layer Bemassung 4





2012


Beschriftungsmaßstab 4





2015

  Bemassung 5

Bemassungsstil 5





2012


Layer Bemassung 5





2012


Beschriftungsmaßstab 5





2015

  Bemassung 6

Bemassungsstil 6





2015


Layer Bemassung 6





2015


Beschriftungsmaßstab 6





2015

  Bemassung 7

Bemassungsstil 7





2015


Layer Bemassung 7





2015


Beschriftungsmaßstab 7





2015


Bemassungssti 8l





2015

  Bemassung 8

Layer Bemassung 8





2015


Beschriftungsmaßstab 8





2015


Bemassungsstil 9





2015

  Bemassung 9

Layer Bemassung 9





2015


Beschriftungsmaßstab 9





2015


Bemassungsstil 10





2015

  Bemassung 10

Layer Bemassung 10





2015


Beschriftungsmaßstab 10





2015

Bemassung

Füllungslichte bemaßen horizontal oben

0=NEIN

Füllungslichte wird von unten vermasst





Füllungslichte bemaßen vertikal rechts

0=NEIN

Füllungslichte wird von links vermasst








Bemassungstext

Bemassungstext1








Layer1








Bemassungstext2








Layer2








Bemassungstext3








Layer3








Bemassungstext4








Layer4








Bemassungstext5








Layer5












Bezugsmaß

Maße bei abgerissener Bemaßung unterstreichen?

1=JA






Abgerissene Bemaßung assoziativ

0=NEIN






Anzahl der Maßhilfslinien

5

Hilfslinien beim Vermassen für den OFANG








Höhenkote

Layer

BEMASS






Blockname

HOEKOSYM






Bemassungsstil

SCHNITT1_2






Layer 2

BEMASS

Layer für die alternative Höhenkote

2011


Blockname 2

HOEKOSYM2






Bemassungsstil2

ANSICHT1_10






Anzahl Vornullen

0

Bei einem Wert von 4, wird +100 dann +0.100








Schnittbezeichnung

Konturlayer



2013


Textlayer



2013


Texthöhe

25


2013


Verhältnis Texthöhe / Durchmesser

2.000


2013






Schnittlinien

Blockname

Schnittpfeil






Einfügelayer

Schnittpfeil






Skalierfaktor

1.000






Schnittfaktor 1:1

0.0000

Wenn 0, dann werden Sie nach dem Faktor gefragt.

2010SR1


Schnittfaktor

0.0000

s.o. - aber für Schnitte mit Abriss

2010SR1


Länge

0.0

Wenn 0 -> dann durchgezogen, ansonsten wird die eingegebene Länge auf jeder Seite gezeichnet

2011
