Pulldown- Menü: SYSCAD -> SYSCAD - Variable

Werkzeugkasten: SYSCAD-Programme

Beschriftung

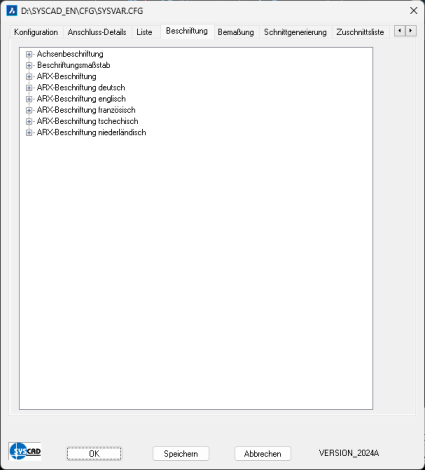

Stellen Sie die Variablen für die Beschriftung oder Bemassung auf die gewünschten Werte ein. Mit einem Doppelklick auf die jeweilige Variable erhalten Sie die Auswahl bzw. tragen in das erscheinende Feld den gewünschten Wert ein.

Mit können Sie die Einstellungen für die aktuelle Zeichnung übernehmen. Mit verlassen Sie die Dialogbox, ohne daß die gemachten Änderungen wirksam werden. Mit werden Ihre Änderungen in der Konfigurationsdatei von SYSCAD® gesichert, diese Einstellungen sind also auch beim nächsten Start aktiv.

SYSCAD-Variable Beschriftung

Benennung

Vorgabewert

zusätzl. Erklärung

ab Version

Achsenbeschriftung

Block

ACHSEN01;ACHSEN02;ACHSEN03

Vorgabe Blöcke für die Achsenbeschriftung





Layer

ACHSEN







Skalierfaktor

1















Beschriftungsmaßstab

Beschriftungsmaßstab



Z.B. 1:1;1:2;1:5 - Trennzeichen ist der Strichpunkt

2012











ARX-Beschriftung

Bemassungsstil

SCHNITT1_2






Layer

BEMASS






Layer Bemassung

BEMASS






ARX-Beschriftung Text untersteichen

1






Nachkomma-Null unterdrücken

1

Aus 2.00 wird 2, wenn diese Variable eingeschaltet ist.




Dezimalstellen

1.000


2012


ARX-Beschriftung abdecken

0=NEIN


2013






ARX-Beschriftung deutsch

Verbundplatte

Alucobond



2015


Profil

%%t1 %%t2

%%t1 = Blockname = Artikelnummer / %%t2 = Benennung; / %%t3 = lfd. Nummer falls zugewiesen




Blech

Blech: Material %%t1 Dicke %%m1 Länge %%m2 mm;

Material=%%t1  /  Dicke=%%m1 / Länge= %%m2 / Breite = %%m3 / Gewicht = %%m4  / Blechnummer = %%n1  / Fläche %%m5




Folie

Folie: Dicke %%m1 Länge %%m2 mm






Folie 2

Folie: Dicke %%m1 Länge %%m2 mm






Folie 3

Folie: Dicke %%m1 Länge %%m2 mm






Folie 4

Folie: Dicke %%m1 Länge %%m2 mm






Folie 5

Folie: Dicke %%m1 Länge %%m2 mm






Dämmung weich

Dämmung: %%m1 mm dick






Dämmung hart

Dämmung hart: %%m1 mm dick






Paneel

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Glas

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Fremdteile

Artikel: %%t1 \PBenennung: %%t7\PLänge: %%t2 mm \PStück: %%t3 \PAbwicklung: %%t4 mm² \PPreis: %%t5 EURO \PLieferant: %%t6

%%t1 = Artikelnummer / %%t2 = Länge / %%t3 = Stückzahl / %%t4 = Abwicklung / %%t5 = Preis / %%t6 = Lieferant / %%t7 = Benennung




Klotz

Klotz %%m1x%%m2




Klotz1

Klotz %%m1x%%m2


2012


Klotz2

Klotz %%m1x%%m2


2012


Klotz3

Klotz %%m1x%%m2


2012


Klotz4

Klotz %%m1x%%m2


2012


Kunststoffprofil

Kunststoffprofil %%m1x%%m2




Holzklotz

Holzklotz %%m1x%%m2




Dichtband 1

Dichtband




Dichtband 2

Dichtband


2017


Dichtband 3

Dichtband


2017


Dichtband 4

Dichtband


2017


Dichtband 5

Dichtband


2017


Versiegelung 1

Versiegelung




Versiegelung 2

Versiegelung


2017


Versiegelung 3

Versiegelung


2017


Versiegelung 4

Versiegelung


2017


Versiegelung 5

Versiegelung


2017


Schweissnaht

Schweissnaht %%m1




Beton

Beton




Mauer

Mauer

Mauerdicke = %%m1



Putz

Putz




Fensterbank

Fensterbank




Kontur 1

Kontur


2012


Kontur 2

Kontur


2012


Kontur 3

Kontur


2012


Kontur 4

Kontur


2012






ARX-Beschriftung englisch

Profil

%%t1 %%t2






Blech

Sheet: Material %%t1 Thickness %%m1 Length %%m2 mm






Folie

Foil: Thickness %%m1 Length %%m2 mm






Folie 2

Foil: Thickness %%m1 Length %%m2 mm






Folie 3

Foil: Thickness %%m1 Length %%m2 mm






Folie 4

Foil: Thickness %%m1 Length %%m2 mm






Folie 5

Foil: Thickness %%m1 Length %%m2 mm






Dämmung weich

Insulation: %%m1 mm






Dämmung hart

Insulation hard %%m1 mm






Paneel

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Glas

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Fremdteile

Artikel: %%t1 \PBenennung: %%t7\PLänge: %%t2 mm \PStück: %%t3 \PAbwicklung: %%t4 mm² \PPreis: %%t5 EURO \PLieferant: %%t6

%%t1 = Artikelnummer / %%t2 = Länge / %%t3 = Stückzahl / %%t4 = Abwicklung / %%t5 = Preis / %%t6 = Lieferant / %%t7 = Benennung




Klotz 1-4

Support block %%m1x%%m2




Kunststoffprofil

PVC profile %%m1x%%m2




Holzklotz

Wood block %%m1x%%m2




Dichtband

Sealing Tape




Versiegelung

Sealing




Schweissnaht

Weld %%m1




Beton

Concrete




Mauer

Wall




Putz

Plaster




Fensterbank

Windows Sill








ARX-Beschriftung französisch

Profil

Numéro : %%t1






Blech

Tôle: Matériaux %%t1 Epaisseur %%m1 Longueur %%m2 mm






Folie

Bande d'étanchéité: Epaisseur %%m1 Longueur %%m2 mm






Folie 2

Bande d'étanchéité: Epaisseur %%m1 Longueur %%m2 mm






Folie 3

Bande d'étanchéité: Epaisseur %%m1 Longueur %%m2 mm






Folie 4

Bande d'étanchéité: Epaisseur %%m1 Longueur %%m2 mm






Folie 5

Bande d'étanchéité: Epaisseur %%m1 Longueur %%m2 mm






Dämmung weich

Isolation: %%m1 mm épaisseur






Dämmung hart

Isolation dure: %%m1 mm épaisseur






Paneel

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Glas

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Fremdteile

Artikel: %%t1 \PBenennung: %%t7\PLänge: %%t2 mm \PStück: %%t3 \PAbwicklung: %%t4 mm² \PPreis: %%t5 EURO \PLieferant: %%t6

%%t1 = Artikelnummer / %%t2 = Länge / %%t3 = Stückzahl / %%t4 = Abwicklung / %%t5 = Preis / %%t6 = Lieferant / %%t7 = Benennung




Klotz 1-4

Cale %%m1x%%m2




Kunststoffprofil

Profile PVC %%m1x%%m2




Holzklotz

Cale en bois %%m1x%%m2




Dichtband

Fond de joint




Versiegelung

Joint silicone




Schweissnaht

Zone de soudure %%m1




Beton

Béton




Mauer

Mural




Putz

Crépi




Fensterbank

Tablette de fenêtre








ARX-Beschriftung tschechisch

Profil

%%t1 %%t2

%%t1 = Blockname = Artikelnummer / %%t2 = Benennung




Blech

plech: %%t1 tloustka %%m1 délka %%m2 mm






Folie

fólie: tloustka %%m1 délka %%m2 mm






Folie 2

izolace: %%m1 mm tlouštka






Folie 3

izolace: %%m1 mm tlouštka






Folie 4

izolace: %%m1 mm tlouštka






Folie 5

izolace: %%m1 mm tlouštka






Dämmung weich

tvrdá izolace %%m1 mm tlouštka






Paneel

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Glas

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Fremdteile

Artikel: %%t1 \PBenennung: %%t7\PLänge: %%t2 mm \PStück: %%t3 \PAbwicklung: %%t4 mm² \PPreis: %%t5 EURO \PLieferant: %%t6

%%t1 = Artikelnummer / %%t2 = Länge / %%t3 = Stückzahl / %%t4 = Abwicklung / %%t5 = Preis / %%t6 = Lieferant / %%t7 = Benennung




Klotz 1-4

klín - podlozka %%m1x%%m2




Kunststoffprofil

plastový profil %%m1x%%m2




Holzklotz

drevený klín %%m1x%%m2




Dichtband

tesnicí pás




Versiegelung

zatmelení




Schweissnaht

sev svarování %%m1




Beton

beton




Mauer

zed




Putz

omítka




Fensterbank

okenní parapet








ARX-Beschriftung niederländisch

Profiel

%%t1 %%t2

%%t1 = Blockname = Artikelnummer / %%t2 = Benennung




Sheetmetal

sheetmetal %%t1 dikke %%m1 lengte %%m2 mm






Folie

folie: dikke %%m1 lengte %%m2 mm






Folie 2

folie: %%m1 mm






Folie 3

folie: %%m1 mm






Folie 4

folie: %%m1 mm






Folie 5

folie: %%m1 mm






Demming

Demming %%m1 mm






Paneel

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Glas

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Fremdteile

Artikel: %%t1 \PBenennung: %%t7\PLänge: %%t2 mm \PStück: %%t3 \PAbwicklung: %%t4 mm² \PPreis: %%t5 EURO \PLieferant: %%t6

%%t1 = Artikelnummer / %%t2 = Länge / %%t3 = Stückzahl / %%t4 = Abwicklung / %%t5 = Preis / %%t6 = Lieferant / %%t7 = Benennung




Klotz 1-4

Steun %%m1x%%m2




Kunststoffprofil

Kunststofprofiel %%m1x%%m2




Holzklotz

Houten blok %%m1x%%m2




Dichtband

Dichtingstape




Versiegelung

Afsluiting




Schweissnaht

Lasnaad %%m1




Beton

Beton




Mauer

Muur




Putz

Stuc




Fensterbank

Vensterbank








ARX-Beschriftung Italienisch

Profil

%%t1 %%t2

%%t1 = Blockname = Artikelnummer / %%t2 = Benennung; / %%t3 = lfd. Nummer falls zugewiesen




Blech

Blech: Material %%t1 Dicke %%m1 Länge %%m2 mm;

Material=%%t1 - Dicke=%%m1 / Länge= %%m2 / Breite = %%m3 / Gewicht = %%m4




Folie

Folie: Dicke %%m1 Länge %%m2 mm






Folie 2

Folie: Dicke %%m1 Länge %%m2 mm






Folie 3

Folie: Dicke %%m1 Länge %%m2 mm






Folie 4

Folie: Dicke %%m1 Länge %%m2 mm






Folie 5

Folie: Dicke %%m1 Länge %%m2 mm






Dämmung weich

Dämmung: %%m1 mm dick






Dämmung hart

Dämmung hart: %%m1 mm dick






Paneel

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Glas

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Fremdteile

Artikel: %%t1 \PBenennung: %%t7\PLänge: %%t2 mm \PStück: %%t3 \PAbwicklung: %%t4 mm² \PPreis: %%t5 EURO \PLieferant: %%t6

%%t1 = Artikelnummer / %%t2 = Länge / %%t3 = Stückzahl / %%t4 = Abwicklung / %%t5 = Preis / %%t6 = Lieferant / %%t7 = Benennung




Klotz

Klotz %%m1x%%m2




Klotz1

Klotz %%m1x%%m2


2012


Klotz2

Klotz %%m1x%%m2


2012


Klotz3

Klotz %%m1x%%m2


2012


Klotz4

Klotz %%m1x%%m2


2012


Kunststoffprofil

Kunststoffprofil %%m1x%%m2




Holzklotz

Holzklotz %%m1x%%m2




Dichtband

Dichtband




Versiegelung

Versiegelung




Schweissnaht

Schweissnaht %%m1




Beton

Beton




Mauer

Mauer




Putz

Putz




Fensterbank

Fensterbank




Kontur 1

Kontur


2012


Kontur 2

Kontur


2012


Kontur 3

Kontur


2012


Kontur 4

Kontur


2012






ARX-Beschriftung Polnisch

Profil

%%t1 %%t2

%%t1 = Blockname = Artikelnummer / %%t2 = Benennung; / %%t3 = lfd. Nummer falls zugewiesen




Blech

Blech: Material %%t1 Dicke %%m1 Länge %%m2 mm;

Material=%%t1 - Dicke=%%m1 / Länge= %%m2 / Breite = %%m3 / Gewicht = %%m4




Folie

Folie: Dicke %%m1 Länge %%m2 mm






Folie 2

Folie: Dicke %%m1 Länge %%m2 mm






Folie 3

Folie: Dicke %%m1 Länge %%m2 mm






Folie 4

Folie: Dicke %%m1 Länge %%m2 mm






Folie 5

Folie: Dicke %%m1 Länge %%m2 mm






Dämmung weich

Dämmung: %%m1 mm dick






Dämmung hart

Dämmung hart: %%m1 mm dick






Paneel

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Glas

%%t1 %%t2

%%t1 = Blockname / %%t2 = Benennung




Fremdteile

Artikel: %%t1 \PBenennung: %%t7\PLänge: %%t2 mm \PStück: %%t3 \PAbwicklung: %%t4 mm² \PPreis: %%t5 EURO \PLieferant: %%t6

%%t1 = Artikelnummer / %%t2 = Länge / %%t3 = Stückzahl / %%t4 = Abwicklung / %%t5 = Preis / %%t6 = Lieferant / %%t7 = Benennung




Klotz

Klotz %%m1x%%m2




Klotz1

Klotz %%m1x%%m2


2012


Klotz2

Klotz %%m1x%%m2


2012


Klotz3

Klotz %%m1x%%m2


2012


Klotz4

Klotz %%m1x%%m2


2012


Kunststoffprofil

Kunststoffprofil %%m1x%%m2




Holzklotz

Holzklotz %%m1x%%m2




Dichtband

Dichtband




Versiegelung

Versiegelung




Schweissnaht

Schweissnaht %%m1




Beton

Beton




Mauer

Mauer




Putz

Putz




Fensterbank

Fensterbank




Kontur 1

Kontur


2012


Kontur 2

Kontur


2012


Kontur 3

Kontur


2012


Kontur 4

Kontur


2012
