Bezugsmaß bestimmen

Top  Previous  Next

Wird das Programm aufgerufen und ist noch kein Abriß definiert, kommt die Aufforderung, den ersten Punkt für das Bezugsmaß zu bestimmen.

Sind mehrere Abrisse vorhanden, muss das Bezugsmaß für jeden Abriß festgelegt werden.

Die Lage der Bezugspunkte "Bz1" und "Bz2" bestimmen die Ausrichtung der Bezugslinie, für die anschließende Vermaßung (siehe Beispiel nächste Seite).

Erster Punkt : Bz1

zweiter Punkt : Bz2

Die Bezugspunkte können sowohl das Außenmaß, als auch Achsmaß, Flügelmaß, Glasmaß oder jede beliebige Punktbestimmung für die Vermaßung sein.

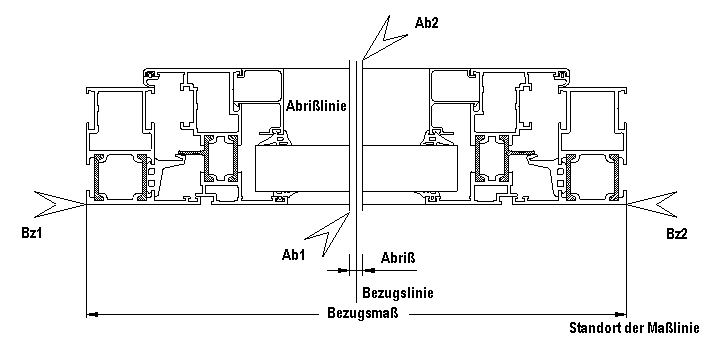

Bezugslinie festlegen:

Durch eine diagonale Punktbestimmung der Abrißlinien und den Standort der Maßlinie wird die Länge und Lage der Bezugslinie festgelegt. ( Vorgabe OFANG <Endpunkt> )

Erster Punkt : Ab1

diagonaler Eckpunkt : Ab2

Sind keine Abrißlinien vorhanden, können die Punkte frei gewählt werden.

Bezugsmaß

Lage der Bezugspunkte:

Bezugsmaß

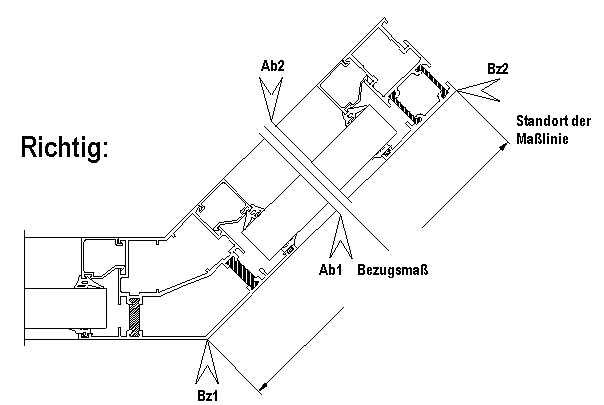

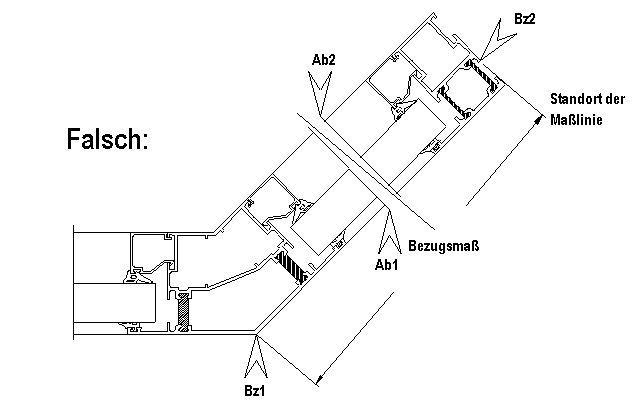

Dieses Beispiel zeigt eine Punktbestimmung des Bezugsmaßes in der Schräge. Die Bezugspunkte "Bz1" und "Bz2" bestimmen die Richtung der Bezugslinie, nach der die Vermaßung ausgerichtet wird. Dies gilt nicht nur für die Schräge, sondern auch bei horizontaler oder vertikaler Lage.

Weitere Bezugsmaße festlegen (J/N) <N>

Wird die Vorgabe <N> mit bestätigt, erscheint die Menüzeile.

BEZUGSLINIEN. : Zeigen/Hinzu/Löschen/Ändern

BEZUGSMAß.. : Faktor/Maß ändern/Vermaß/Exit <EXIT>

Bei der Eingabe "J" ist das nächste Bezugsmaß, wie vorher beschrieben, festzulegen.

BEZUGSMAß.. : Faktor(1)/Maß ändern/Vermaß/Exit <EXIT>

Faktor: (Alt)

Der Bemaßungsfaktor wird durch Antippen eines Blockes oder einer Bemaßung ermittelt und als aktueller Wert "BEMGFLA" gesetzt.

Die Variable "BEMGFLA" beeinflußt sämtliche lineare Bemaßungen, deren Abstand mit dem Faktor multipliziert und als Maßzahl angegeben wird.

(Neu) Befehl: "Bezugsmaßfaktor ändern" Bezugsmaßfaktor Mit diesem Befehl können Sie einen Block wählen oder nach betätigen der RETURN-Taste eine Freie Eingabe durchführen.

Maß ändern:

Mit dieser Option können nur auf einen Abriß bezogene Maße verändert werden. Alle von der Bezugslinie gekreuzten Maße werden nach der Änderung neu berechnet.

Sind in der Schnittdarstellung z.B. zwei Abrisse definiert und das Gesamtmaß über beide Abrisse soll geändert werden, ist jeweils für Bezugsmaß 1 und Bezugsmaß 2 das neue Maß einzugeben.

Falls Sie Bezugsmaße strecken, müssen Sie mit Maß ändern die Bezugsmaße nachrechnen lassen. Ansonsten werden beim weiteren Vermaßen mit Bezugsmaß Fehler auftreten. Siehe auch Beispiel Bezugsmaß im Kapitel 11.

Vermaß:

Ermöglicht Ihnen, eine von Hand erstellte Schnittdarstellung komplett zu vermaßen oder vom Programm generierte Schnitte zu ergänzen. OFANG <Endpunkt> als Vorgabe.

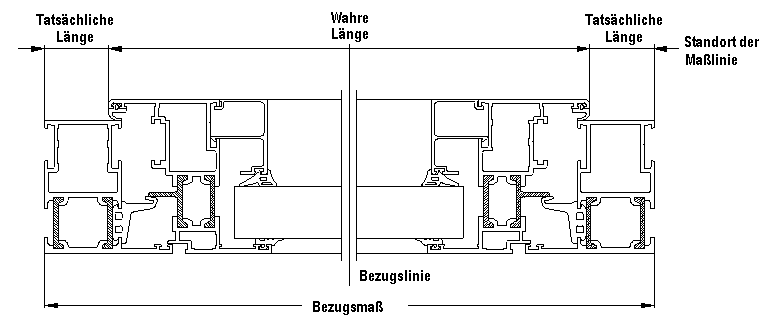

Werden Bezugslinien durch die Punktbestimmung der Maßhilfslinie gekreuzt, wird die wahre Länge unter Berücksichtigung des Bezugsmaßes ermittelt.

Wird bei der Vermaßung die Bezugslinie nicht gekreuzt, wird die tatsächliche Länge angegeben.

Exit:

Programm verlassen: Vorgabe <EXIT> mit bestätigen.

BEZUGSLINIEN. : Zeigen/Hinzu/Löschen/Ändern

Zeigen:

Mit dieser Kontrollfunktion wird der Standort aller Bezugslinien im Bildschirm-Ausschnitt sichtbar dargestellt.

Hinzu:

Mit dieser Option können Schnitte um weitere Bezugsmaße ergänzt werden. Die Festlegung ist wie bei der Beschreibung Bezugsmaß bestimmen: und Bezugslinie festlegen: vorzunehmen.

Gleichmässig aufteilen:

Mit dieser Option können gewünschte Maße angeglichen werden. Die restlichen Maße werden angepasst.

Die Vorgehensweise ist wie folgt:

Befehl Bezugsmaß aktivieren.

Mit BEM.FAKTOR den richtigen Faktor ermitteln lassen, indem Sie auf einen SYSCAD Block oder eine bereits korrekte Vermaßung klicken

MAß ÄNDERN aufrufen und ein Maß, welches mehrere Abrisse kreuzt auswählen. Den gewünschten Wert eingeben (Nicht bestätigen !! Wenn der Wert gleichbleiben soll, bitte nochmal eingeben.)

GLEICHMÄßIG AUFTEILEN auswählen und die gewünschten Maße anklicken

FERTIG

Löschen:

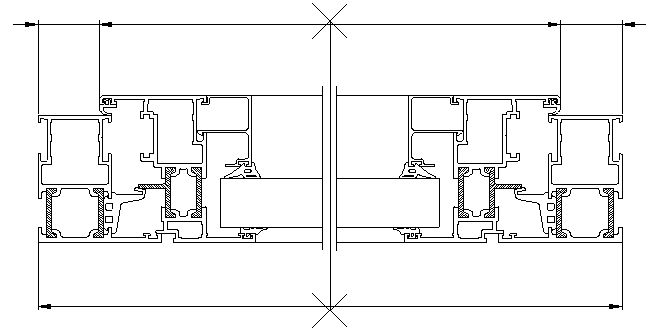

Bereinigen von Bezugslinien in der Zeichnung mit der Möglichkeit, alle oder einzelne Bezugslinien zu entfernen.

Die bestehende Vermaßung wird dadurch nicht beeinflußt.

Ändern:

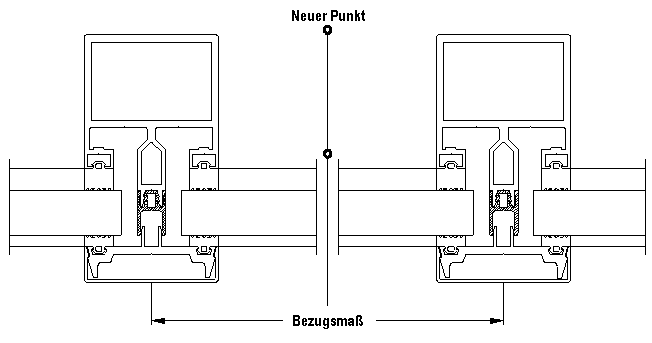

Durch Antippen der Bezugslinie und Zeigen eines neuen Punktes, wird die Länge der Bezugslinie geändert.
