Dämmung

Werkzeugkasten: SYSCAD-Anschluss-Details

Multifunktionsleiste: SYSCAD-Anschluss -> Gruppe Dämmung ->

Generiert Schleifen zur Darstellung der Wärmedämmung (Polylinie)

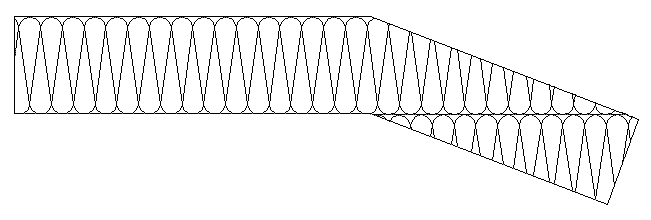

Durch die Angabe von zwei Punkten wird die Dämmung einem Rechteck angepasst. Bestätigen Sie die Programmanfrage mit , wird die Dämmung durch ein beliebiges Polygon definiert. Die ersten beiden Punkte bestimmen die Ausrichtung der Dämmung.

Dämmung zeichnen

Analog funktioniert auch das Programm für die harte Dämmung (Werkzeugkasten: Anschluss-Details )

Das Verhältnis der Höhe der Schleifen zur Breite können Sie in der Dialogbox SYSCAD-Variable / Anschluss-Details unter Dämmung einstellen. Der Wert muss dabei größer als 2 sein.
Ab der Version SYSCAD 2020 kann diese Variable direkt in der Dialogbox angegeben werden.

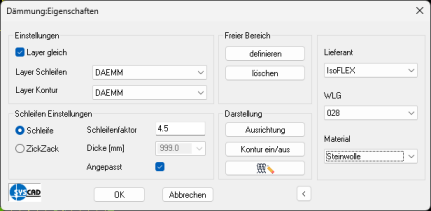

Die Parameter der Dämmung können mit Doppelklick verändert werden.

Dämmung

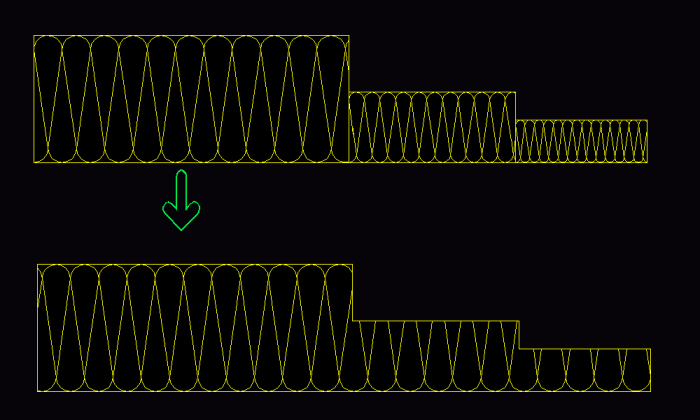

Bei einem Rechtsklick auf auf eine ausgewählte Dämmung erscheinen im folgenden Kontext-Menü diese Einträge:

Die Variante weiche oder harte Dämmung in Kreisform erzeugt normale Polylinien-Objekte.

Befehl:

Mittelpunkt oder <Return> für Kreis wählen :

Radius 1 : 100

Radius 2 oder <Return> für Eingabe : 300

Mit Return werden Sie nach der Dicke der Dämmung gefragt.

Die Variante weiche oder harte Dämmung in Bogenform erzeugt normale Polylinien-Objekte.

Befehl:

Erster Punkt oder <Return> für Bogen wählen : P1

Zweiter Punkt : P2

Dritter Punkt P3

Radius 2 oder <Return> für Eingabe : 400

Mit Return werden Sie nach der Dicke der Dämmung gefragt.

Der Befehl "Punkt einfügen" dient zum Einfügen von zusätzlichen Definitionspunkten. Der Befehl "Punkt löschen" löscht Definitionspunkte im Auswahlfenster.

Der Befehl Insel in Dämmung erzeugt innerhalb der gezeichnet Dämmung z.B. für Beschriftungen.

Der Befehl Insel in Dämmung löschen löscht die Insel wieder aus der Dämmung.
