Fensterbank

Top  Previous  Next

Werkzeugkasten: SYSCAD-Anschluss-Details Fensterbank

Multifunktionsleiste: SYSCAD-Anschluss -> Gruppe Tools -> Fensterbank

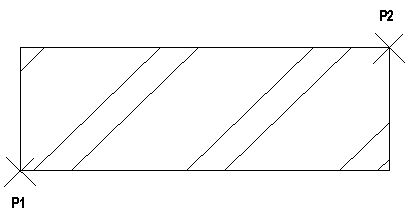

Zeichnet die Kontur einer Fensterbank durch diagonale Punktbestimmung mit Polylinie, wobei der Schraffurabstand variabel ist. Die Eingabe für "Zweiter Eckpunkt" kann durch Zeigen oder relativer Koordinateneingabe (@) erfolgen

Fensterbank

Befehl:

Erster Eckpunkt oder <RETURN> für schräges Element: (P1)

Zweiter Eckpunkt: (P2)

Schraffurstil: <ANSI32>

Faktor: <1>

Konturlayer, Schraffurlayer, Schraffur-Muster und Abstand können in der Dialogbox SYSCAD-Variable / Anschluss-Details  geändert werden.
