Raster strecken

Top  Previous  Next

Werkzeugkasten SYSCAD-Schnittgenerierung -> SYSFLY-Hilfsraster Raster strecken

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Hilfsraster -> Raster strecken



Mit dieser Funktion strecken Sie analog zum AutoCAD-Befehl STRECKEN Ihre Ansicht. Wählen Sie den zu streckenden Ausschnitt im Kreuzen-Fenster von rechts nach links. Anschließend klicken Sie auf eine Bemassung die auf den neuen Wert geändert werden wird.

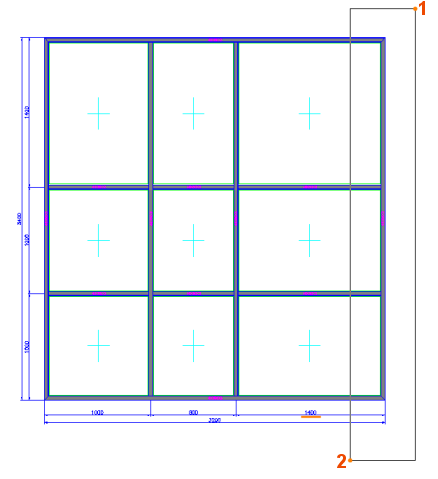

Raster strecken

Erster Punkt     Klicken Sie auf Punkt 1

Zweiter Punkt   Klicken Sie auf Punkt 2

Bemassung wählen   Klicken Sie auf die Bemassung 1400

Neues Maß  <1400>: 1450



Die Ansicht wird geändert.
