SYSCAD 2025SR1 (Oktober 2025)

Neue Befehle bzw. Möglichkeiten:

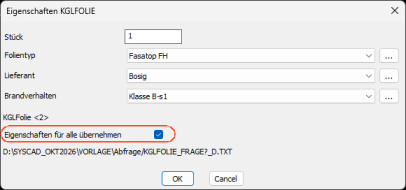

•Beim Befehl "Eigenschaften setzen"  kann bei der Auswahl von mehreren gleichen Objekten (Folien,Bleche, usw.) nun die Auswahl "Eigenschaften für alle übernehmen" getroffen werden.

Änderungen:

•Befehl "Alle Layouts exportieren" - Es wurde eine Abfrage eingeführt, welche den Anwender vor dem Ausführen dieses eventuell zeitintensiven Befehls um eine Bestätigung bittet.

Beim Befehl "Blechabwicklung" werden ab der neuen Version die verdeckten Linien und Mittel-Linien nicht gezeichnet, wenn die Layer VERDECKT (KGL_OBJETKLAYER_07) oder MITTE (KGL_OBJEKTLAYER_08) gesperrt oder gefroren sind.

Fehlerbereinigung:

•Normteilbibliothek / Metrische Verbindungen / Darstellungsfehler bei Varianten mit einer Dezimalzahl (Bsp. M 1,6; M 2,5) wurden korrigiert.

•Befehl: "Block klonen" Fehler im AutoCAD 2025/2026 bereinigt.

•Befehl "Höhenkote (Block)" Fehler bei der Verwendung von annotativen Blöcken bereinigt.

•Befehl "Höhenkote (Block)" Der Fall, wenn das Basismaß eine Dezimalzahl (z.B.: 5,6) war führte beim Schieben oder Kopieren zu falschen Maßen. Es musst der Befehl "Maße aktualisieren" verwendet werden. Diese Problem wurde behoben.

•Fehler bei verschiedenen DCL-Dateien ("DCL ohne OK Button") im BricsCAD V26 bereinigt.

CAD - Bibliothek:

•Aluminium / Verschiedene Maße ergänzt

•Norm Schrauben / Linsenbohrschraube TX ISO 15482 - korrigiert zu ISO 15481

•Norm Schrauben / Sechskantschraube m. Schaft ISO 4014 - Maße korrigiert

•Norm Schrauben / Sechskantschraube m. Schaft DIN 931 - Maße korrigiert + ergänzt

•Norm Schrauben / Linsensenk Blechschraube TX ISO 14587 - Maß ergänzt

•Norm Schrauben / Linsenbohrschrauben Kreuzschlitz ISO 15481 DIN 7504 M geändert in DIN 7504 N

•Norm Schrauben / Linsensenk Blechschraube TX ISO 14587 - Maß ergänzt

•Norm Schrauben / Senkschraube Innensechskant ISO 10642 - Fehler korrigiert (Länge M 12)

•Norm Schrauben / Gewindestangen DIN 975 (entfernt)

•Norm Schrauben / Gewindestangen DIN 976 Abmessungen überarbeitet (Längen frei wählbar)

•

•Norm Muttern / Sechskantmutter ISO 4032 - Maße ergänzt und korrigiert

•

•Norm Verbindungen / Sechskantschraube m. Schaft - DIN 931/ISO 4014 - getrennt und überarbeitet

•Norm Diverse / Schweissbolzen ISO 13918 - Einfügepunkte korrigiert

•Norm Diverse / Schweissbolzen ISO 13918 - Gewindedarstellung hinzugefügt

•
