SYSCAD 2012 (Mai 2012)

Top  Previous  Next

Neue Befehle bzw. Möglichkeiten:

Die SYSCAD-Stammdaten können nun im Netzwerk abgelegt werden. Beim Aufruf der Programme Maueranschluss, Sonderprofil, Eigene Beschläge und Stückliste Auftrag werden Sperrdateien angelegt, die nach dem Verlassen des Programms wieder gelöscht werden. Sollte zwischenzeitlich ein anderer Benutzer eines der Programme aufrufen, bekommt er eine Meldung und sein Programm wird beendet.

4 verschiedene Darstellungsvarianten für den Profilsystemdialog. ( Einstellbar über SYSCAD-Variable\LISTE\DIVERSE)

In der CADBibliothek können vom Anwender eigene Blöcke in einem vordefinierten Verzeichnis abgelegt werden und bequem im CAD eingefügt werden.

Neues SYSCAD Element: Objektzug (Beton, Mauer, Putz, Dämmung)  als eigenes SYSCAD-Objekt analog zur Folie mit Schraffur als Linienzug. Darstellungsmöglichkeit am Anfang oder am Ende geschlossen, offen oder gestrichelt.

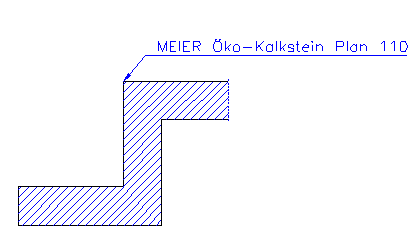

Objektzug Variante Mauer

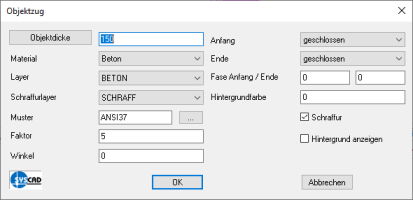

Mauerzug

Gläser verbinden Gläser verbinden - verbindet abgerissen gezeichnete Verglasungsgruppen oder - blöcke.

Gläser ausrichten Gläser ausrichten - richtet ein verglastes Profil an der Verglasung eines anderen Profils aus.

Gläser strecken Gläser strecken. Funktioniert analog zum AutoCAD-Streckenbefehl. Alle Glasblöcke werden dabei ggf. in Gruppen zerlegt.

Gläser auflösen Gläser auflösen. Zerlegt alle Glasblöcke und erzeugt eine Gruppe.

Gläser können nun auch mit Doppelklick bearbeitet werden, wenn sie als Gruppe eingefügt wurden.

einheitlicher Befehl zum Ändern der SYSCAD Maueranschluss Objekte Objekt ändern  Dieser Befehl ersetzt alle Ändern-Befehle für unsere Objekte  (Blech, Folie, Dämmung, Mauer, Normteil, Glas, Paneel, Klotz)

SYSCAD vermaßt nun nicht mehr generell mit ausgerichteten Vermaßungen. Wenn möglich wird die lineare Vermaßung verwendet.

Mit dem Befehl Kombination Kombination kann man jetzt auch Profile ohne angelegte Kombinationsmöglichkeit kombinieren. Die Profile werden dann einfach aneinander geschoben.

die Rahmenlinie um einen Detailausschnitt kann nun per SYSCAD-Variable deaktiviert werden.

Das Glasgewicht kann bei der Glasinfo in Ansicht und beim Befehl Füllungsinfo in Ansicht ausgegeben werden

neuer Werkzeugkasten zur Verwaltung von Beschriftungsmaßstäben Beschriftungsmaßstäbe

beim Befehl Modell nach Layout Modell nach Layout können nun automatisch gesperrte oder entsperrte Ansichtsfenster erzeugen werden

mit dem Befehl "Substitutionsdatei Block tauschen” Substitutionsdatei Block tauschen können die in den Substitutionsdateien definierten Artikel auch in der Zeichnung ersetzt werden.

mit dem Befehl “Inhalt Substitutionsdatei einfügen” Inhalt Substitutionsdatei einfügen können diese Ersetzungen in einer Zeichnung getestet werden. Beide Varianten werden nebeneinander eingefügt.

Beim Befehl SYSCAD-Einfüge kann man jetzt mehrere Dateien gleichzeitig einfügen. Außerdem wird sich der letzte Eintrag gemerkt und beim nächsten Aufruf als Vorgabe angezeigt.

Bleche können nummeriert werden.

Neues SYSCAD-Objekt KLOTZ

Neue Befehle im Werkzeugkasten SYSCAD-Bemaßung:  Bemaßungstil 1 - 5. Damit wird der Bemaßungsstil und der in der SYSCAD-Variable zugewiesene Layer eingestellt.

bei den Programmen Blech und Folie sind die Eingabemasken geändert. Damit kann man mit der Eingabemaske alle Optionen (Layer, Schraffurstile, Schraffurfaktor ..) direkt ändern.

in den Excel Stücklisten kann nun ein Tabellenblatt mit den aktuellen Kalkulationsparametern ausgegeben werden.

Neue Befehle Dämmung hart Dämmung hart Kreis / weich Dämmung weich Kreis Kreisform als Polylinien-Objekt.

Neue Befehle Dämmung hart Dämmung hart Bogen / weich Dämmung weich Kreis Bogenform als Polylinien-Objekt.

die bisherige Möglichkeit, einen zusätzlichen Schnitt zu erzeugen wurde erweitert. Dem zusätzlichen Schnitt können nun eigene Variable zugewiesen werden. Der zusätzliche Schnitt kann auch eigenständig erzeugt werden Schnitt 1:1 Variante 2 / Schnitt mit Abriß Variante 2. Damit kann man z.B. Fenster- / Fassadenschnitte anders als Geländerschnitte darstellen.

Beim Befehl Füllungsinfo in Ansicht erscheint jetzt eine Auswahlbox für die gewünschten Texte.

Neuer Befehl KGL_DLGRESET zum Wiederherstellen der Position der Dialogboxen der Profilsystem-Auswahl und der Artikelinfo im aktuellen Bildschirm.

Bei der Auftragsinformation wurde die Anzahl der Positionsindizes von 30 auf 60 erhöht.

Mit den neuen Symbolen SYSFLY-Normteil-Favoriten können Anwender die CAD-Bibliothek mit einer bestimmten Variante öffnen

neue Befehle “Alle Layouts exportieren” und “Aktuelles Layout exportieren" als Ersatz für die AutoCAD-Funktionen im Werkzeugkasten SYSFLY-Ansichtsfenster





Neue Einstellungsmöglichkeiten in der SYSCAD-Variable:



SYSCAD-Variable / Anschluss-Details / Beton

- Dicke



SYSCAD-Variable / Anschluss-Details / Dämmung

- Dämmung hart



SYSCAD-Variable / Anschluss-Details / Fensterbank

- Dicke



SYSCAD-Variable / Anschluss-Details / Klotz

- Klotzkontur 1 - 4

- Klotzschraffur 1 -4

- Schraffurlayer 1 - 4

- Schraffurfaktor 1 -4



SYSCAD-Variable / Anschluss-Details / Mauer

- Dicke



SYSCAD-Variable / Anschluss-Details / Objektzug

- Layer unsichtbare Kanten

- Überstand



SYSCAD-Variable / Anschluss-Details / Normteil

- Pfad eigene Dateien

- Vorgabeverzeichnis





SYSCAD-Variable / Anschluss-Details / Putz

- Dicke



SYSCAD-Variable / Anschluss-Details / Schraffur

- Dicke 1-4



SYSCAD-Variable / Liste / Ansichtsfenster

-  Ansichtsfenster gesperrt



SYSCAD-Variable / Liste / Bibliotheksmanager

-  DWG-Suchpfade





SYSCAD-Variable / Liste / Glasliste

- Füllungsgewicht anzeigen



SYSCAD-Variable / Liste / Zuschnittsliste-allgemein

- Parameterausgabe



SYSCAD-Variable  / Beschriftung / ARX-Beschriftung /

- Dezimalstellen



SYSCAD-Variable  / Beschriftung / Beschriftungsmaßstab /

- Beschriftungsmaßstab



Neue SYSCAD-Variable / Beschriftung / ARX-Beschriftung:

- Klotz

- Klotz2

- Klotz3

- Klotz4

- Klotz5

- Kontur

- Kontur2

- Kontur3

- Kontur4

- Kontur5



Neuer Reiter Bemaßung in der SYSCAD-Variable



SYSCAD-Variable / Bemaßung / Bemaßung

- Bemaßungsstil 1 - 5

- Layer Bemaßung 1 -5



CADBibliothek



Neue Varianten Gesipa / Blindnieten

Neue Varianten I-Träger / W-Shapes

Neue Varianten Norm Anlagenbau

Würth Nageldübel / W-ZND FK / SK / PK überarbeitet

Hilti HSA, HUS, HST überarbeitet (Abdecken, Klemmweite, Draufsicht)

Schrauben DIN 7985 Abdeckkontur überarbeitet

Holz / Leimbinder / Balken Layer korrigiert

Würth Fensterbankschrauben mit AW-Antrieb

Blechschraubengewinde

Grobgewinde

Grobgewinde mit Bohrspitze

Würth W-UR Kunststoff Rahmendübel

Layer der Schraubenkopfkontur Norm-Verbindung DIN 7991 wurde geändert

alphabetische Sortierung

Die Einstellungen werden jetzt in einem oder mehreren Vorgabeverzeichnissen gespeichert. Dadurch kann je nach SYSCAD-Profil mit unterschiedlichen Beschriftungsvarianten gearbeitet werden. Die bisherige Rücksicherung nach einem SYSCAD Update über die ARTIBIBL_SAVE.DBF entfällt in Zukunft. Bei diesem Update sollten Sie das Zurückspielen der Sicherung aber noch einmal durchführen.

Wenn der Haken “Verdeckt zeichnen” gesetzt ist, wird die Kontur für das Abdecken nicht mehr gezeichnet.





Fehlerbereinigung:

Der Fehler bei der Kombination mit winkeligen 'Sprossenprofilen ist behoben

Die Befehle “Objektfang Einstellungen 1” -  “Objektfang Einstellungen 4” sind jetzt transparent

Der Befehl Schriftfeld ausfüllen hat als Bezug zum Layout das Feld Beschreibung verwendet - jetzt wird das Feld Layout verwendet.

Der Fehler beim Blech versetzen mit Abstand 0 wurde korrigiert.

Hilfe mit F1 funktioniert jetzt bei “Modell nach Layout”,  “Modell nach Layout orthogonal” und “Modell nach Layout polygonal” in der Befehlszeilenanfrage

Beschriftungsbefehle Blockname Infotext , Blockname mit Linie Infotext, Profilinfo usw. geändert. Wenn im Textstil ein Texthöhe definiert ist, wird diese nun auch verwendet.

Nur wenn die Texthöhe = 0 ist, werden die Texthöhen aus den SYSCAD-Variablen verwendet.

Fehler bei der Funktion Paneel bereinigt. Die Schraffurlayer und der Schraffurstil von Blechen im Paneel wurden nicht gespeichert.





Systemlogik:

Das Programm Riegelverbindung sucht jetzt immer nach dem WHCPROF-Datenbankeintrag “Kopf”. Sollte dieses Feld leer sein, wird automatisch die Profilnummer verwendet.

Damit kann man bei Sonderriegeln (Fassade) im Feld “Kopf” den Eintrag vom abgeleiteten Profil übernehmen.

Rahmen/Sprossen zeichnen - die Sonderprofile werden nicht mehr aus der Datenbank WHCPROFSO sondern aus der Datenbank WHCPROF ermittelt.Das Datenfeld SOPROF wird verwendet

Klebesprossen (Schlüssel "KS" in der Datenbank WHCPROF) kann man mit den Befehlen Flügelsprossen oder "Sonderflügelsprossenmodus bearbeiten" in die Ansicht zeichnen

Schnitt 1:1 bei Sonderfüllungen technisch möglich.



SYSCAD-Demo:

Die SYSCAD-Demo erzeugt nun beim Speichern der Zeichnungen den Text "SYSCAD-Demo" über der aktuellen Zeichnungsfläche. Dieser Text kann mit dem normalen AutoCAD gelöscht werden.
