SYSCAD 2025 (Juni 2025)

Neue Befehle bzw. Möglichkeiten:

•Schichtaufbau-Manager

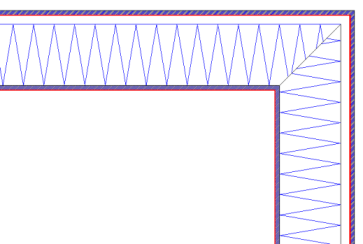

Die neue Funktion "Schichtmanager" ermöglicht die kombinierte Erstellung von SYSCAD-Elementen wie Mauer, Beton, Putz, Dämmung, Folie oder Blech.

Beispiel: Schichtmanager

•Neue Blechprojektion

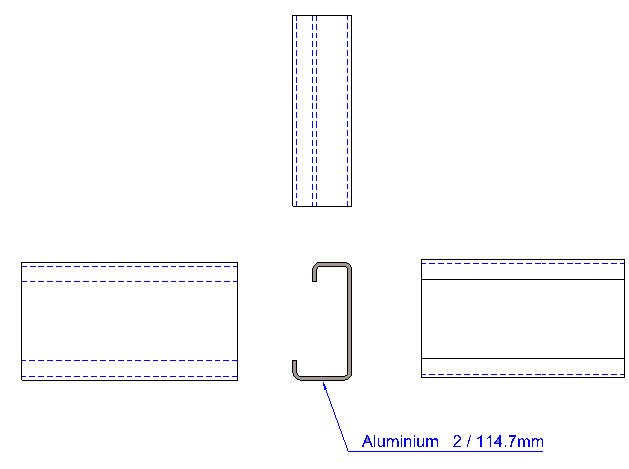

Die neue SYSCAD - Blechprojektion zeigt Sicht- und Lichtkanten von Blechen, Blöcken und Polylinien aus dem gewünschten Blickwinkel in der gewünschten Länge an.

•LogiKal - Import L2B

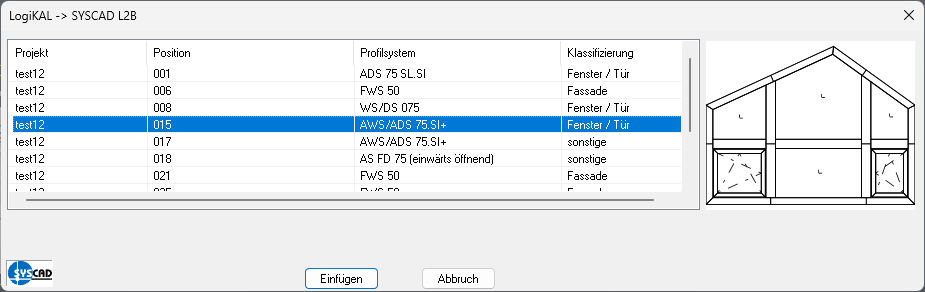

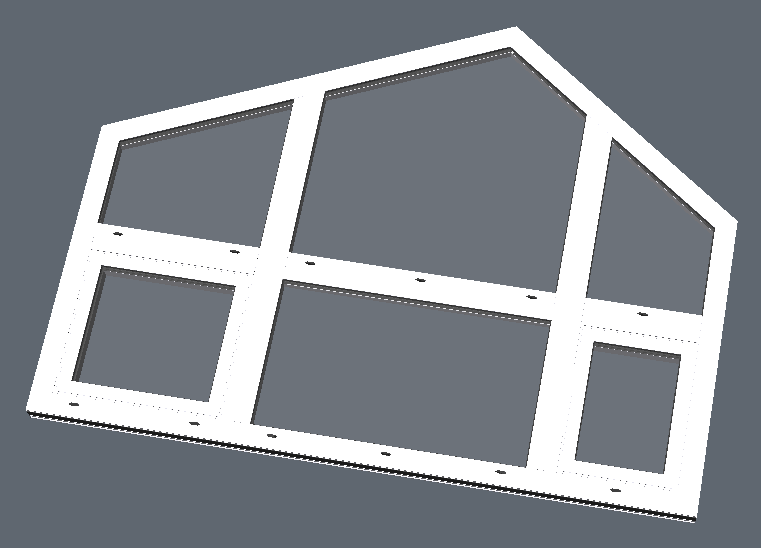

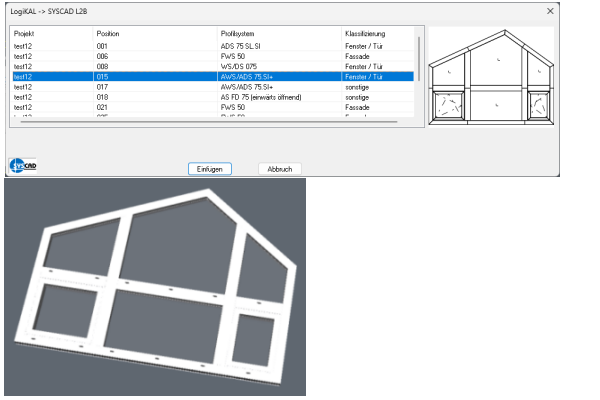

Mit dem Import von L2B-Dateien aus dem LogiKal können auch Anwender ohne LogiKal Positionen ins CAD und somit ins BIM übernehmen.

Der Ersteller der L2B-Dateien benötigt eine BIM-Lizenz von LogiKal. Mit einer BricsCAD - BIM Lizenz können daraus IFC-Dateien erzeugt werden.

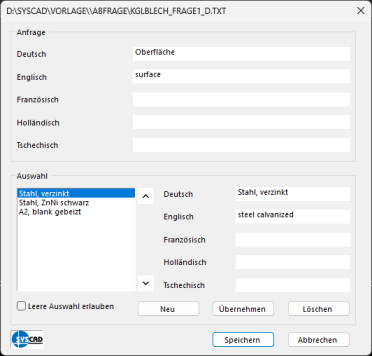

•Dialog zur Konfiguration von eigenen Abfrage-Dateien  eingeführt (Eigenschaften setzen).

•Befehl: "Zoom alle Layouts"

Zoomt in allen Layouts auf Grenzen.

•neue Befehle: "Abdeckkontur in Ansicht (senkrecht durchlaufend)"

         "Abdeckkontur in Ansicht (waagrecht durchlaufend)"

Änderungen:

•Profil länger / kürzer: Es kann als Begrenzungsobjekt auch ein HSG-Profil (normales SYSCAD Ansichtsprofil), geschlossene Polyline oder Kreis gewählt werden.

•Einheitliche Maske für 3D-Ansicht: in dieser Maske wird nun auch entschieden, ob ein Block erzeugt oder die Ansicht in die aktuelle Zeichnung eingefügt werden soll.

•Folien-Dialog überarbeitet.

•Normteil konfigurieren: Größe des Dialogs an Auflösung angepasst.

•Höhenkoten-Dialog: Von Lisp auf C++ umgestellt.

•Befehl "Ansichtsfenster sperren" gibt es jetzt die Anfrage "Viewports wählen oder <Return> für gesamte Zeichnung ". Somit kann man alle Ansichtsfenster einer Zeichnung sperren.

•Funktion "Blöcke klonen" wurde erweitert. Der "ursprüngliche" Block kann im Befehl gleich durch den Klon ersetzt werden.

  Neue Anfrage in der Befehlszeile: Basispunkt oder <Return> für Block ersetzen

Fehlerbereinigung:

•Hilfe-Link für Dialog: "Turbo-Ansicht" korrigiert.

•Stückliste in DWG Indexerstellung der Datenbanken für BricsCAD extern gelegt.

•Anzahl der Stäbe für Optimierung erhöht und Überprüfung integriert.

•Änderung Programm Höhenkoten (Block): Verwendung von dynamischen Blöcken ermöglicht.

•Höhenkoten: Bei "Vermaßen" wird nach Bestätigung mit "Enter" immer an der Basis ausgerichtet.

•Höhenkoten: (Block) beim Strecken und Kopieren wurde ein Fehler der eine falsche Darstellung der Nachkommastellen, die in den SYSCAD Variablen definiert sind, verursacht hat bereinigt.

•Hilfe für ARX-Beschriftung und Beschriftungssymbol korrigiert.

•Füllung 2-flügeliges Fenster: Der Mittelstulp wird jetzt als HSG-Profil gezeichnet.

•Tabelle mit dynamischen Blöcken. Als Blockname wird jetzt der anonyme Blockname "*U13" geschrieben und als Bezeichnung der richtige Blockname verwendet.

•Beim Doppelklick auf ein Profil erscheint jetzt eine Message-Box, wenn der aktuelle Firmenname mit dem Firmenname des Blocks nicht übereinstimmen.

•Bei den Befehlen Mauer, Dämmung gibt es Probleme mit dem Objektfang wenn AutoCAD Variable "osnapcoord" nicht 1 ist.

•Wenn die SYSVAR.CFG im Netzwerk lag und Benutzerrechte durch Windows nicht vorhanden waren,folgte eine AutoCAD-Fehlermeldung.

Jetzt kann mit einer Datei: SYSVAR.LOC im entsprechenden Verzeichnis das Kopieren oder Ändern der SYSVAR.CFG verhindert werden.

•Bei den Befehlen "Blockname/ Infotext" oder "Blockname mit Linie / Infotext" wurden Probleme wenn innerhalb eines Blockes beschriftet wurde, bereinigt.

•ARX-Beschriftung: Leerzeichen bei ISO oder DIN XXX z.B. DIN 937 angepasst, Metrisch wird ohne Leerzeichen angezeigt: z.B. M6x50.

•Fehler bei der Ermittlung Stückzahl von Blöcken korrigiert (Trat nur auf, wenn als Eigenschaft eine Stückzahl für jeweilige Blöcke gesetzt wurde).

CAD - Bibliothek:

•Abdeckkontur bei div. Draufsichten ergänzt

•Stahl / DIN 174 Flachstahl poliert (neu)

•Stahl / EN 10056 L-Stahl ungleichschenklig scharfkantig (neu)

•Stahl / DIN 1017 Flachstahl Abmessungen überarbeitet

•Stahl / DIN 59200 Breitflachstahl Abmessungen überarbeitet

•Stahl / DIN 1013T1 und DIN 1013T2 Vierkantstahl Abmessungen überarbeitet

•Stahl / DIN 1028 L-Stahl gleichschenklig Abmessungen überarbeitet

•Stahl / DIN 1029 L-Stahl ungleichschenklig Abmessungen überarbeitet

•Stahl / DIN 1022 L-Stahl scharfkantig Abmessungen überarbeitet

•Stahl / DIN 59051 T-Stahl scharfkantig Abmessungen überarbeitet

•Stahl / ISO 10210 Stahlrohre Abmessungen überarbeitet

•Stahl / ISO 10219 Stahlrohre Abmessungen überarbeitet

•Stahl / ISO 10210 Quadrathohlprofile und Rechteckhohlprofile warmgefertigt Abmessungen überarbeitet und Radien korrigiert

•Stahl / ISO 10219 Quadrathohlprofile und Rechteckhohlprofile kaltgefertigt Abmessungen überarbeitet und Radien korrigiert

•Stahl / ISO 10210 Rechteckprofile warmgefertigt Abmessungen überarbeitet

•Stahl / ISO 10219 Rechteckprofile kaltgefertigt Abmessungen überarbeitet

•Stahl / T-Stahl scharf DIN 59051 wieder aktiviert

•Aluminium / Flach Abmessungen überarbeitet

•Aluminium / Quadratrohr Abmessungen überarbeitet

•Aluminium / Rundrohr Abmessungen überarbeitet

•Aluminium / T-Profil Abmessungen überarbeitet

•Aluminium / U-Profil Abmessungen überarbeitet

•Aluminium / Winkel gleichschenklig Abmessungen überarbeitet

•Aluminium / Winkel ungleichschenklig Abmessungen überarbeitet

•Aluminium / Z-Profile Abmessungen überarbeitet

•Aluminium / T-Profil Varianten hinzugefügt

•Edelstahl / Winkelprofil ungleichschenklig (neu)

•Edelstahl / Flachprofil, Sechskantprofil Abmessungen überarbeitet

•Edelstahl / Quadratrohr, Rechteckrohr und Rundrohr Abmessungen überarbeitet

•Edelstahl / T-Profil, U-Profile,Winkelprofil Abmessungen überarbeitet

•Edelstahl / T - Profil - Varianten hinzugefügt

•Norm Schrauben / Bohrschrauben Sechskantkopf ISO 1548 Abmessungen überarbeitet

•Norm Schrauben / Linsenbohrschraube TX ISO 15482 (neu)

•Norm Schrauben / Senkbohrschraube TX ISO 15482 (neu)

•Norm Schrauben / Senkbohrschraube Kreuzschlitz ISO 15482 überabeitet

•Norm Schrauben / Senkschraube TX 14581 (neu)

•Norm Schrauben / Linsenschraube TX 14584 (neu)

•Norm Schrauben / Linsensenk Blechschraube TX 14587 (neu)

•Norm Schrauben / Gewindestifte Innensechskant Kegel ISO 4026 Längen überarbeitet

•Bearbeitungen / Senkung für Senkschraube Form C überabeitet

•Bearbeitungen / Langloch mit Senkung (neu)

•Bearbeitungen / Senkung (neu)

•EJOT / Schrauben / JF3 / LT-2-5,5 KD 12 (neu)

•EJOT / Schrauben / JF3 / LT-2-5,5 KD 16 (neu)

•EJOT / Schrauben / JT3 / FR-2H-PLUS-5.5 überarbeitet

•EJOT / Schrauben / JT3 / 6-5.5 E19 hinzugefügt

•EJOT / Schrauben / JZ5 (neu)

•EJOT / Schrauben / JT3 Einfügepunkte korrigiert

•Fischer / Rahmen-Befestigung / SXRL FUS - Einfügepunkte korrigiert

•Fischer / Rahmen-Befestigung / SXRL FUS R - Einfügepunkte korrigiert

•HECO / TOPIX-plus / Zylinderkopf CombiConnect (neu)

•HECO / TOPIX-plus / Tellerkopf Teilgewinde (neu)

•HECO / TOPIX-plus / Tellerkopf Vollgewinde (neu)

•HECO / TOPIX-plus / Rundkopf Vollgewinde (neu)

•HECO / TOPIX-plus / Senkkopf mit Frästaschen, Teilgewinde (neu)

•HECO / TOPIX-plus / Senkkopf mit Frästaschen Vollgewinde (neu)

•HECO / TOPIX-plus / Tellerkopf Teilgewinde, Edelstahl A2 (neu)

•HECO / TOPIX-plus / Tellerkopf Vollgewinde, Edelstahl A2 (neu)

•HECO / TOPIX-plus / Rundkopf Vollgewinde, Edelstahl A2 (neu)

•HECO / TOPIX-plus / Senkkopf mit Frästaschen, Teilgewinde, Edelstahl A2 (neu)

•HECO / TOPIX-plus / Senkkopf mit Frästaschen, Vollgewinde, Edelstahl A2 (neu)

•

•Hilti / HFB Schlagdübel / HFB (neu)

•Hilti / HFB Schlagdübel / HFB_R (neu)

•Hilti / HUS-Fensterschraube / HUS 4 HR Gewinde überarbeitet

•Hilti / HST Spreizanker / HST4-R (neu)

•Hilti / HST Spreizanker / HST4-R BW (neu)

•SFS intec / SDA2 / SDA5 / SW3 (neu)

•Spelsberg / Stufennippel (neu)

Neue Einstellungsmöglichkeiten in der SYSCAD-Variable:

•SYSCAD-Variable / Anschluss-Details / Normteil

 - CAD - Bibliothek. Es können die Untergruppen sortiert werden.

 - Wenn Sie die Auswahl auf "1" setzen werden die Untergruppen Nummerisch und Alphabetisch sortiert.

•SYSCAD-Variable / Liste / Experteneinstellungen

 -"In Lisp-Eingabemasken ESC Taste sperren" wurde entfernt.

•SYSCAD-Variable / Liste / Auswahlsatz verdecken

 - In den Programmen "Auswahlsatz verdecken und drehen" + "Auswahlsatz verdecken und schieben" können mit der Funktion "Ohne diese Layer"

 Layer aus der Auswahl entfernt werden.
