Neue Befehle bzw. Möglichkeiten:

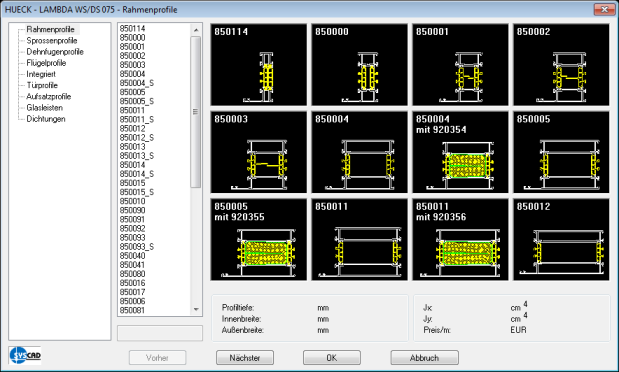

•Neuer Dialog zum Einfügen der Profile in der Profilbibliothek und in der Schnittgenerierung. Die Auswahl der Profile ist mit den Schaltflächen "Nächster" und "Vorher" deutlich schneller.
•neue Optionen im Befehl Geländerfüllung: Die Kontur ist nun auch durch 2 Punkte möglich. Der Einstand kann auf jeder Seite unterschiedlich sein. Die Geländerfüllung funktioniert jetzt auch, wenn die gefundene Kontur Bögen enthält •neuer Befehl Hilfslinie versetzen mit Abstand = 0 •Befehl zum Beschriften von Ansichtsfenster •Fassadenprofile können nun auch als gebogene Profile gezeichnet werden. Füllungen nun auch hier möglich. •Beim Befehl Blöcke umbenennen erscheint eine Sicherheitsabfrage "Alle Blöcke umnenennen" •Befehl zum Sichern der Objektfangeinstellungen in die Ribbons aufgenommen •In der Zuschnittsliste kann nun als alternative Ausgabe der Winkel-Bezug für einen Senkrecht - Schnitt auf 90° oder 0° gesetzt werden •Profile können jetzt über den Befehl Profilergänzung mit einer Stückzahl belegt werden. Wenn die Stückzahl größer 1 ist, wird in der Ansicht die Stückzahl und die Artikelnummer angezeigt •Ausgabe der laufenden Nummer der Profile (nur Pfosten/Riegel/Rahmen/Sprossen) in die WMF-Graphik der Excel Stückliste •Beschriftungssymbole mit automatischer Nummerierung in verschiedenen Varianten •SYSCAD-Tabelle als neue Möglichkeit, Stücklisten mit eigenen Blöcken oder SYSCAD-Objekten zu erstellen
CADBibliothek
•Norm Diverse / DIN 1473 Zylinderkerbstift (Neu)
•HILTI / HILTI HUS 3-C (Seitenansicht korrigiert)
•Würth / Dübel / Rahmendübel WD (Neu) •Würth / Dübel / WE / Rahmendübel WE (Neu) •Würth / Dübel / WE / Rahmendübel WE mit Senkkopfschraube (Neu) •Würth / Dübel / WE / Rahmendübel WE mit 6kant Schraube (Neu) •Würth / Dübel / W-ED / Einschlagdübel W-ED (Neu) •Würth / Dübel / W-ED / Einschlagdübel W-ED/s (Neu) •Würth / Dübel / W-VIZ / VIZ-A/S (Neu) •Würth / Dübel / W-VIZ / VIZ-A/A4 (Neu) •Würth / Dübel / W-VIZ / VIZ-A/HCR (Neu)
•HILTI / HUS-P (neu) •HILTI / HIT Ankerstangen / HIT-V / HIT-V 5.8 / M10 x 130 (Länge korrigiert) •HILTI / HIT Ankerstangen / HIT-V / HIT-V 8.8 / M10 x 190 (Länge korrigiert)
•EJOT / Rahmenanker / RA-P (neu) •EJOT / Rahmenanker / RA-U (neu) •EJOT / Rahmenanker / SA-H (neu)
•Dorma / Drücker / OGRO Al (neu) •Dorma / Drücker / OGRO ER (neu) •Dorma / Panik (neu) •Dorma / Schliesser (neu) •Dorma / Schlösser (neu)
•FOPPE / Basisprofile / Akotherm (neu) •FOPPE / Basisprofile / Aluprof (neu) •FOPPE / Basisprofile / Gutmann (neu) •FOPPE / Basisprofile / Heroal (neu) •FOPPE / Basisprofile / HUECK (neu) •FOPPE / Basisprofile / Kawneer (neu) •FOPPE / Basisprofile / Pural (neu) •FOPPE / Basisprofile / RAICO (neu) •FOPPE / Basisprofile / Reynaers (neu) •FOPPE / Basisprofile / Schüco (neu) •FOPPE / Basisprofile / Sykon (neu) •FOPPE / Basisprofile / TKI (neu) •FOPPE / Basisprofile / WICONA (neu)
•Stadur / Basisprofile / HEROAL (neu) •Stadur / Basisprofile / PROFINE (neu) •Stadur / Basisprofile / REHAU (neu) •Stadur / Basisprofile / Schüco (neu) •Stadur / Basisprofile / Veka (neu)
Neue Einstellungsmöglichkeiten in der SYSCAD-Variable:
•SYSCAD-Variable / Liste / Block - Blocknamen beim Klonen merken
•SYSCAD-Variable / Liste / Ansichtsfenster - Text - Ansichtsfenster - Texthöhe - Textstil - Textlayer - Texthöhe Layout - Ansichtsfenster - Winkel - Textlayer - Textstil - Texthöhe Layout - Modell - Winkel - Textlayer - Textstil - Text Prefix - Text Suffix
•SYSCAD-Variable / Liste / Zuschnittsliste Allgemein - alternative Winkelangabe - Graphik LFDNR ausgeben? - Graphik LFDNR Texthöhe
•SYSCAD-Variable / Anschluss-Details / schweißnaht - Linientyp Bezugslinie
Systemlogik:
•neue WHCART-Folgeteile-Berechnung: ARTIKEL/n/L Artikelnummer mit den gleichen Eigenschaften wie Originalartikel (Winkel, Länge usw), Berechnung: Stückzahl = n •Suche nach Verglasungsdateien korrigiert (z.B. wenn FASS96 und FASS96V)
|
im Papier- und Modellbereich
